Descrizione del prodotto

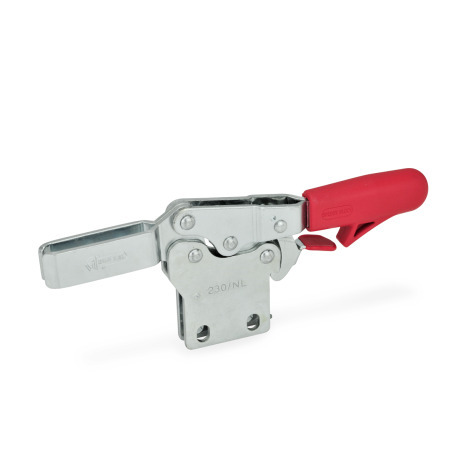

Gli attrezzi di serraggio rapido GN 820.4 sono dotati di una funzione di sicurezza grazie alla quale, durante la chiusura, un gancio di sicurezza a molla assicura il bloccaggio. Impedisce lo sblocco accidentale dell'attrezzo dovuto alla presenza di vibrazioni o a una manovra accidentale di allentamento/apertura. Per aprire e sbloccare l'attrezzo, tirare verso l'alto l'impugnatura per disinnestare il meccanismo di chiusura del gancio di sicurezza (l’operazione si esegue con una sola mano).
Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.
Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo NL) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo NLC comprende anche una vite di bloccaggio con puntale in neoprene.
Gli attrezzi di serraggio tipo PL possono essere utilizzati saldando il fermo, che può quindi accogliere un componente di fissaggio specifico per l'applicazione, oppure utilizzando il braccio assieme ai supporti per viti di bloccaggio GN 809 per trattenere il pezzo in posizione.
Specifiche
Meccanismo di bloccaggio
Acciaio
Acciaio da cementazione C10, zincato, passivato blu
- Perni dei cuscinetti temprati
- Rivetti per cuscinetti (a partire dalla misura 355) temprati
- Parti in movimento lubrificate con grasso speciale
Impugnatura
Plastica
Colore rosso, resistente all'olio
Rondelle flangiate GN 898 per il tipo NL / NLC
Acciaio
zincato, passivato blu
- Viti di bloccaggio GN 708.1 per il tipo NLC
Acciaio, zincato, passivato blu - Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (superficie di pressione piatta)
RoHS
Accessorio
GN 801.4 Porta sensore
GN 801 Supporti per viti di bloccaggio
GN 801.1 Prolunghe per bracci di bloccaggio
GN 801.2 Prolunghe per bracci di bloccaggio
GN 809.1 Prolunghe per bracci di bloccaggio
GN 804 Viti di bloccaggio
GN 807 Viti di bloccaggio (Acciaio)
GN 708.1 Viti di bloccaggio (Acciaio)
GN 802 Viti di bloccaggio (Acciaio)
GN 903 Viti di bloccaggio (Acciaio)
