Descrizione del prodotto

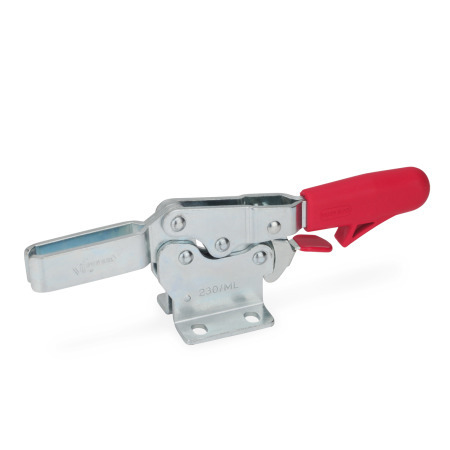

Attrezzi di serraggio GN 820.3 sono provvisti di un blocco di sicurezza che ne impedisce lo sgancio accidentale o per effetto delle vibrazioni. Per sganciare il morsetto, è sufficiente azionare il blocco con una sola mano.
Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.
Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo ML) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo MLC comprende anche una vite di bloccaggio con puntale in neoprene.
Gli attrezzi di serraggio tipo OL possono essere utilizzati saldando il fermo che può quindi accogliere un componente di fissaggio specifico per l'applicazione oppure utilizzando il braccio assieme ai supporti per viti di bloccaggio GN 809 per mantenere il pezzo in posizione.
Specifiche
Meccanismo di bloccaggio
Acciaio
- Parti in lamiera
Acciaio da cementazione C10, zincato, passivato blu - Perni di appoggio temprati
- Rivetti di appoggio (a partire dalla misura 355) temprati
- Parti in movimento lubrificate con grasso speciale
Impugnatura
Plastica
Colore rosso, resistente all'olio
Fermo per il tipo OL
- Acciaio zincato, passivato blu
Rondelle flangiate GN 898 per il tipo ML / MLC
- Acciaio zincato, passivato blu
Viti di bloccaggio GN 708.1 per il tipo MLC
- Acciaio zincato, passivato blu
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (superficie di pressione piatta)
RoHS
Accessorio
GN 804 Viti di bloccaggio
GN 801.3 Porta sensore
GN 801 Supporti per viti di bloccaggio
GN 801.1 Prolunghe per bracci di bloccaggio
GN 801.2 Prolunghe per bracci di bloccaggio
GN 809.1 Prolunghe per bracci di bloccaggio
GN 807 Viti di bloccaggio (Acciaio)
GN 708.1 Viti di bloccaggio (Acciaio)
GN 802 Viti di bloccaggio (Acciaio)
GN 903 Viti di bloccaggio (Acciaio)
