Ti trovi qui: Panoramica prodotti  >  2.4 Bloccaggio con il meccanismo di serraggio  >  Attrezzi di serraggio rapido  >  GN 820.4 Attrezzi di serraggio rapido in acciaio INOX prodotto precedente prossimo prodotto

GN 820.4 Attrezzi di serraggio rapido in acciaio INOX Leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale

Foto

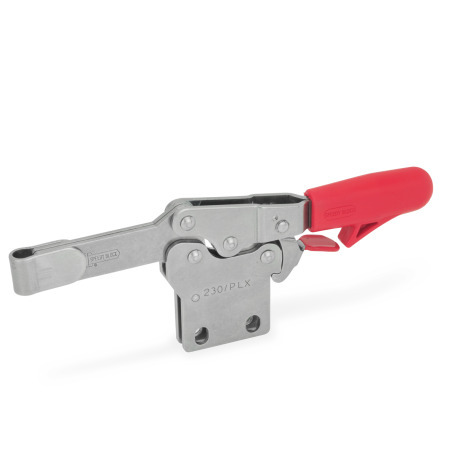

GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: PL - Braccio di bloccaggio massiccio, con fermo a saldare
Materiale: NI - Acciaio inox
Tipo: PL - Braccio di bloccaggio massiccio, con fermo a saldare
GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: PL - Braccio di bloccaggio massiccio, con fermo a saldare GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: NL - Braccio di bloccaggio a forcella, con due rondelle flangiate GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: NLC - Braccio di bloccaggio a forcella, con due rondelle flangiate e vite di bloccaggio GN 708.1
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 820.4 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

Gli attrezzi di serraggio rapido in acciaio INOX GN 820.4 sono dotati di una funzione di sicurezza grazie alla quale, durante la chiusura, un gancio di sicurezza a molla garantisce un bloccaggio sicuro. Impedisce lo sblocco accidentale dell'attrezzo dovuto alla presenza di vibrazioni o a una manovra accidentale di allentamento/apertura. Per aprire e sbloccare l'attrezzo, tirare verso l'alto l'impugnatura per disinnestare il meccanismo di chiusura del gancio di sicurezza (l’operazione si esegue con una sola mano).

Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.

Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo NL) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo NLC comprende anche una vite di bloccaggio con puntale in neoprene.

Gli attrezzi di serraggio tipo PL possono essere utilizzati saldando il fermo, che può quindi accogliere un componente di fissaggio specifico per l'applicazione, oppure utilizzando il braccio assieme ai supporti per viti di bloccaggio GN 809 per trattenere il pezzo in posizione.

Specifiche

Acciaio inoxNI AISI 304

Tutte le parti mobili
Lubrificate con grasso speciale

Impugnatura in plastica dal design massiccio
Colore rosso, resistente all'olio

Vite di bloccaggio GN 708.1, tipo A

  • Acciaio INOX, AISI 304
  • Spintore in gomma 85 Shore A

RoHS

Disegno tecnico

3D
GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale disegno
Nascondi disegno tecnico
GN 820.4 Attrezzi di serraggio rapido in acciaio INOX, leva di azionamento orizzontale, con meccanismo di bloccaggio, con base di fissaggio verticale disegno

Opzioni articolo / Tabella

Tipo

NLBraccio di bloccaggio a forcella, con due rondelle flangiate
NLCBraccio di bloccaggio a forcella, con due rondelle flangiate e vite di bloccaggio GN 708.1
PLBraccio di bloccaggio massiccio, con fermo a saldare
Mostra / Nascondi colonne
MisuraFH in N
Capacità di ritegno		a ≈b1b2b3b4d1d2h1 ≈h2h3
759002028845.3M 54.545.52911
130100032361056.3M 65.664.54416
230170037441268.5M 86.675.55118
Mostra / Nascondi colonne
Misurah4h5
max.		l1 ≈l2 ≈l3 ≈l4
max.		l5m1m2m3r ≈sw
Intervallo regolabile
751914118674049.54513.53.5542.5415
13025.527.517292.5546455265.88.862.5517.5
230302719610964.57968266.5971.5620

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Misura
Tipo



Materiale

Parte selezionata (Come ordinare)

Totale (netto)
80,50 CHF
più IVA 6,52 CHF
lordo 87,02 CHF
Disponibile entro 2-5 giorni
Peso: 0,090 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 50,00 CHF
