GN 116.1 Loquets à compression Manipulation par éléments d'actionnement ou par clé à douille

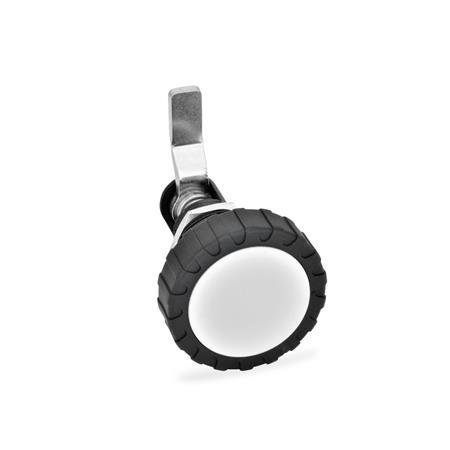

Loquets à compression GN 116.1: Manipulation par éléments d'actionnement ou par clé à douille
Type: RG - avec par bouton moleté
Instructions de construction et de montage Caractéristiques du plastique

Description du produit

Les loquets à compression GN 116.1 ont un mécanisme de fermeture qui transforme le mouvement rotatif de l'élément d'actionnement ou de la clé à douille en une rotation de 90°, puis en un mouvement axial de 12 mm (distance de déplacement) du bras de verrouillage. Cette configuration permet de grandes courses de fermeture dans différents espacements de clé, p. ex. par rapport à des joints.

Les loquets avec différentes manivelles couvrent une plage de serrage A1...A5 de 4 à 46 mm.
La gradation proposée assure un large chevauchement entre les plages de serrage.

Avec un couple de serrage admissible de 2 Nm pour la vis de serrage, la force de fermeture axiale du bras de verrouillage est d'environ 300 N.

Spécifications

  • Logement de verrou
    Zinc moulé sous pression
    plastifié noir
    RAL 9006, finition texturée
  • Autres pièces
    Acier zingué, passivé bleu
  • Bouton moleté (type RG)
    Plastique (Polyamide PA)
    • Poignée noire, mate
    • Capuchon gris clair, mat

RoHS

Accessoire

Clés à douille GN 119.2
Poignées d'ouverture GN 120.1

GN 116.1 Loquet à compression, manipulation par éléments d'actionnement ou par clé à douille schéma
Masquer schéma technique
GN 116.1 Loquet à compression, manipulation par éléments d'actionnement ou par clé à douille schéma

Options d'article/Tableau

Type

RGavec par bouton moleté
VK7avec carré
VK8avec carré
DKavec triangle
SK6avec hexagone
VDEavec double panneton
Afficher/Masquer colonnes
Plage de serrage A1 ... A5
(épaisseur de la porte + épaisseur de l'encadrement)
A 1 (4...16)A 2 (11...23)A 3 (19...31)A 4 (27...39)A 5 (34...46)
Afficher/Masquer colonnes
b max.Longueur l  ≈b max.Longueur l  ≈b max.Longueur l ≈b max.Longueur l ≈b max.Longueur l ≈
69.5109.512-12201215

Configuration et prix
Type






Plage de serrage A KB
Type






Plage de serrage A KB

Instructions de construction et de montage
aa25c43d-03d7-469a-a961-bf6742c967ae

En tournant le loquet dans le sens horaire, la clé est d'abord tournée de 90° et ainsi déplacée en position de fermeture.

En continuant à tourner, le filetage (M10) le déplacera dans le sens axial (12 mm max.) et finira par serrer la porte contre le châssis.

En tournant de 90° dans le sens anti-horaire, la clavette recule et libère la porte.

Le ressort de compression génère la force de friction nécessaire à la rotation de 90°.

Un orifice tel qu'illustré ci-contre doit être pratiqué dans la porte lors du montage.

L'interverrouillage est introduit par l'avant via l'alésage, l'écrou à 6 pans peut être vissé sur la clavette par l'arrière.
L'étape de montage n'est possible que si la clavette est située axialement en position finale et approximativement au milieu de la plage de rotation.

Pièce sélectionnée (Comment commander)

Total (net)
33,45 CHF
plus TVA 2,71 CHF
brute 36,16 CHF
Demandez le délai de livraison
Poids: 0,142 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 800,00 CHF -> 25 % de réduction
à partir de 1500,00 CHF -> 30 % de réduction
à partir de 2500,00 CHF -> 35 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
