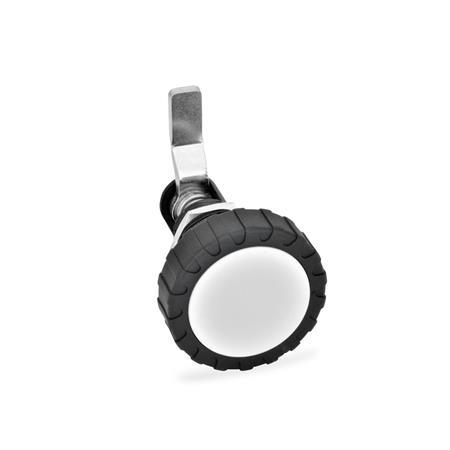

GN 116.1 Chiusure a levetta regolabile, con impugnatura o funzionamento con chiave a tubo

Regolazione A1 ... A5 (Spessore porta + spessore telaio porta)	x₂	x₅	x₆	x₇

A 1	A 2	A 3	A 4	A 5
4 - 16	11 - 23	19 - 31	27 - 39	34 - 46

b max.	Lunghezza l ≈	b max.	Lunghezza l ≈	b max.	Lunghezza l ≈	b max.	Lunghezza l ≈	b max.	Lunghezza l ≈

6	9.5	10	9.5	12	-	12	20	12	15
-	-	-	-	-	-	-	-	-	-

Istruzioni per la progettazione e il montaggio

Ruotando la chiusura in senso orario (verso destra), la levetta viene prima ruotata di 90° e quindi portata in posizione di chiusura.

Ruotando ulteriormente, il passo della filettatura (filettatura M 10) porta la levetta di chiusura a spostarsi di massimo 12 mm in direzione assiale, fino a bloccare la porta contro il telaio.

Quando la chiusura viene aperta mediante rotazione in senso antiorario (verso sinistra) la levetta di chiusura torna indietro, sbloccando la porta alla successiva rotazione di 90°.

L'attrito necessario per la rotazione di 90° è generato dalla molla di spinta.

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

La chiusura viene inserita attraverso il foro dal lato anteriore; durante questa operazione, la levetta di chiusura deve trovarsi nella posizione finale aperta e circa al centro del campo di rotazione. A questo punto è possibile spingere la ghiera di ritegno sulla chiusura dal retro e avvitarla in posizione.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

33,45 CHF

più IVA 2,71 CHF
lordo 36,16 CHF

Disponibile entro 2-5 giorni

Peso: 0,140 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 50,00 CHF

Quantità
