GN 9054 Indicateurs de position 5 chiffres, électroniques, écran LCD

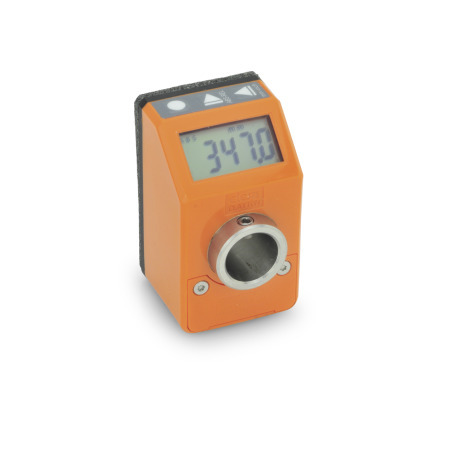

Indicateurs de position GN 9054: 5 chiffres, électroniques, écran LCD
Original design
code: DD51-E
Couleur: OR - orange, RAL 2004, brillant
Inox-classe-de-qualite-2

Famille de produits Inox, classe de qualité 2

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Vidéo d'application GN 954/GN 9054 Instructions d'utilisation GN 9054 Range of Position Indicators, with Hollow Shaft Tolérances ISO fondamentales Indices de protection IP Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les indicateurs de position électroniques GN 9054 avec affichage LCD sont extrêmement polyvalents, pratiquement chacune des options de mesure incrémentale pouvant être sélectionnée directement sur l'appareil à l'aide des touches. La puissance nécessaire à l'écran est fournie par une batterie longue durée.

Les indicateurs sont montés directement sur la broche via leur arbre creux, avec la goupille de limitation de couple, déterminant la position du site de montage. Installés de cette manière, les indicateurs détecteront le mouvement de la broche rotative et afficheront la valeur adaptée à l'écran.

Les deux sections du logement sont soudées par ultrasons, rendant ainsi le logement très étanche, stable et compact.

Le joint en caoutchouc mousse empêche la transmission de vibrations.

Spécifications

  • Logement
    Plastique (Polyamide PA)
    • orange, RAL 2004, brillantOROR
    • gris, RAL 7035, brillantGRGR
    • gris foncé, RAL 7021, shiny finishSGSG
    • bleu, RAL 5005, shiny finishBLBL
    • bleu, RAL 5005, shiny finishBLBL
    • résistant aux températures jusqu'à 50 °C
    • résistant aux huiles et aux solvants
  • Écran LCD
    5 chiffres et caractères spéciaux
  • Arbre creux
    Inox AISI 304
  • Joint
    Joint torique
    Caoutchouc NBR (Perbunan®)
    (uniquement pour n° d'identification 2)

RoHS

Accessoire

Douilles à serrage GN 952.1 (pour les indicateurs de position)
Plaques de serrage GN 9054.6
Boutons de commande GN 957 (pour les indicateurs de position)
Boutons de commande GN 957.1

Sur demande

  • Logement
    Plastique (Polyamide PA)
    gris foncé, RAL 7021
GN 9054 Indicateurs de position, 5 chiffres, électroniques, écran LCD schéma
Masquer schéma technique
GN 9054 Indicateurs de position, 5 chiffres, électroniques, écran LCD schéma

Options d'article/Tableau

N° d'identification

1Classe de protection IP 65
2Classe de protection IP 67

Configuration et prix
N° d'identification


Couleur
bleu
gris
orange
gris foncé
N° d'identification


Couleur
bleu
gris
orange
gris foncé

Options d'affichage configurables

Le principal avantage des indicateurs électroniques de position réside dans leur programmabilité. La plupart des options de comptage souhaitées peuvent être réglées directement sur l'appareil à l'aide des boutons de fonction.

Les paramètres suivants peuvent être configurés à l'aide des 3 boutons de fonction :

  • Sélectionner un mode de mesure incrémentielle ou absolue
  • Changer l'unité de dimension (mm, pouces ou degrés)
  • Réinitialiser le compteur ou le réglage d'une valeur de décalage
  • Changer la valeur d'affichage après un tour
  • Changer la résolution, par exemple, le nombre de décimales affichées.
  • Changer le sens de rotation ou de comptage
  • Changer l'orientation de l'affichage (en fonction de l'orientation de l'installation)
  • Régler la vitesse de rotation maximum

La batterie au lithium est incluse dans le matériel fourni et a une durée de vie allant jusqu'à 3 an. Le moment où la batterie doit être remplacée est indiqué par un symbole sur l'écran. Le remplacement de la batterie est facile : il suffit de retirer le cache avant.
Les indicateurs de position sont proposés avec un indice de protection IP 65 ou IP 67 en fonction des conditions environnementales requises.

Instructions de montage et accessoires

Les indicateurs de position électroniques GN 9054 sont très similaires aux indicateurs de position mécaniques GN 954/GN 954.2 et peuvent normalement être remplacés par ce dernier. Voir également « Explications concernant les indicateurs de position ».

Pour le montage de l'indicateur de position, il est nécessaire de prévoir un trou de montage convenablement situé pour le support de couple.

Si l'indicateur de position est utilisé avec une tige de diamètre inférieur, le diamètre de la tige creuse Ø 20 H7 peut être réduit à l'aide de douilles à serrage GN 952.1.
fb8265b3-07f6-49b5-8242-d5ac68a5da11 d9f073d1-e3ff-48e0-bb51-0df820249a93

Les plaques de blocage GN 9053.6 peuvent être utilisées pour serrer les broches après réglage afin de les empêcher de tourner librement ou accidentellement.

S'il est nécessaire de prévoir une réduction en plus de l'installation d'un bouton de commande, il existe des boutons GN 957 combinant les deux fonctions en un seul élément.
d70d6108-ed79-4c5a-9562-7d90b25f1bdf 146a615e-ffae-40aa-bf30-7aec7e904fc0

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée (Comment commander)

Total (net)
157,55 CHF
plus TVA 12,76 CHF
brute 170,31 CHF
En stock
ELESA Code: CE.99001
Description: DD51-E-SST-IP65-C3
Poids: 0,067 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
