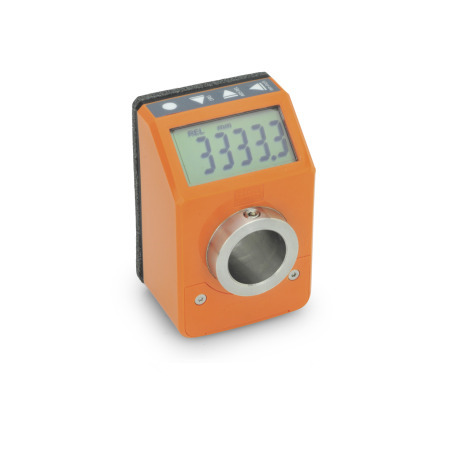

GN 9053 Indicateurs de position 6 chiffres, électroniques, écran LCD

Indicateurs de position GN 9053: 6 chiffres, électroniques, écran LCD
Original design
code: DD52R-E
Couleur: OR - orange, RAL 2004, brillant
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 9053 Imprimer cette page Range of Position Indicators, with Hollow Shaft (bientôt...) Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les indicateurs de position électroniques GN 9053 avec affichage LCD sont extrêmement polyvalents, pratiquement chacune des options de comptage pouvant être sélectionnée directement sur l'appareil à l'aide des touches. La puissance nécessaire à l'écran est fournie par une batterie longue durée.

Les indicateurs sont branchés directement sur la broche via leur arbre creux, avec le support de couple définissant la position du site de montage. Installés de cette manière, les indicateurs détecteront le mouvement de la broche rotative et afficheront la valeur adaptée à l'écran.

Les deux sections du logement sont soudées par ultrasons, rendant ainsi le logement extrêmement étroit, stable et compact.

Le joint en caoutchouc mousse empêche la transmission de vibrations.

Spécifications

  • Logement
    Plastique (Polyamide PA)
    • orange, RAL 2004, brillantOROR
    • gris, RAL 7035, brillantGRGR
    • gris foncé, RAL 7021, brillantSGSG
    • bleu, RAL 5005, shiny finishBLBL
    • bleu, RAL 5005, shiny finishBLBL
    • résistant aux températures jusqu'à 50 °C
    • résistant aux huiles et aux solvants
  • Écran LCD
    6 chiffres et caractères spéciaux
  • Arbre creux
    Inox AISI 304
  • Joint
    Joint torique
    Caoutchouc NBR (Perbunan®)
    (uniquement pour n° d'identification 2)

RoHS

Accessoire

Douilles à serrage GN 952.1
Plaques de serrage GN 9053.6
Boutons de commande GN 957 (pour les indicateurs de position)
Boutons de commande GN 957.1

Sur demande

  • Logement
    Plastique (Polyamide PA)
    gris foncé, RAL 7021
GN 9053 Indicateurs de position, 6 chiffres, électroniques, écran LCD schéma
Masquer schéma technique
GN 9053 Indicateurs de position, 6 chiffres, électroniques, écran LCD schéma

Options d'article/Tableau

N° d'identification

1Classe de protection IP 65
2Classe de protection IP 67

Configuration et prix
N° d'identification


Couleur
bleu
gris
orange
gris foncé
N° d'identification


Couleur
bleu
gris
orange
gris foncé

Options d'affichage configurables

Le principal avantage des indicateurs électroniques de position réside dans leur programmabilité. La plupart des options de comptage souhaitées peuvent être réglées directement sur l'appareil à l'aide des boutons de fonction.

Les paramètres suivants peuvent être configurés à l'aide des 4 boutons de fonction :

  • Sélectionner un mode de mesure incrémentielle ou absolue
  • Changer l'unité de dimension (mm, pouces ou degrés)
  • Réinitialiser le compteur ou le réglage d'une valeur de décalage
  • Changer la valeur d'affichage après un tour
  • Changer la résolution, par exemple, le nombre de décimales affichées.
  • Changer le sens de rotation ou de comptage
  • Changer l'orientation de l'affichage (en fonction de l'orientation de l'installation)
  • Régler la vitesse de rotation maximum

La batterie au lithium est incluse dans le matériel fourni et a une durée de vie allant jusqu'à 5 an. Le moment où la batterie doit être remplacée est indiqué par un symbole sur l'écran. Le remplacement de la batterie est facile : il suffit de retirer le cache avant.
Les indicateurs de position sont proposés avec un indice de protection IP 65 ou IP 67 en fonction des conditions environnementales requises.

Instructions de montage et accessoires

Les indicateurs de position électroniques GN 9053 sont très similaires aux indicateurs de position mécaniques GN 953/GN 953.2 et peuvent normalement être remplacés par ce dernier. Voir également « Explications concernant les indicateurs de position ».

Pour le montage de l'indicateur de position, il est nécessaire de prévoir un trou de montage convenablement situé pour le support de couple.

Si l'indicateur de position est utilisé avec une tige de diamètre inférieur, le diamètre de la tige creuse Ø 20 H7 peut être réduit à l'aide de douilles à serrage GN 952.1.
9ef3cac6-a1f0-4737-b29a-9970941ba26b 947816c0-9b6a-431d-9a4f-297da9482a48

Les plaques de blocage GN 9053.6 peuvent être utilisées pour serrer les broches après réglage afin de les empêcher de tourner librement ou accidentellement.

S'il est nécessaire de prévoir une réduction en plus de l'installation d'un bouton de commande, il existe des boutons GN 957 combinant les deux fonctions en un seul élément.
b50144e3-62b1-4490-9c03-2831c8afc7ed ecc6088b-676b-40b4-84fe-81ee40a9477f

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée (Comment commander)

Total (net)
183,75 CHF
plus TVA 14,88 CHF
brute 198,63 CHF
En stock
ELESA Code: CE.99052
Description: DD52R-E-SST-IP65-C2
Poids: 0,211 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
