GN 951.1 Zugbügel Edelstahl, für Verschlussspanner

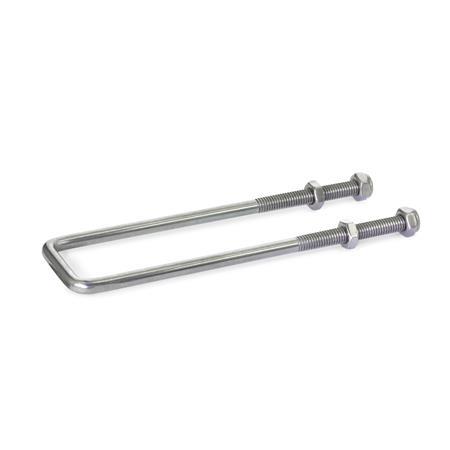

Zugbügel GN 951.1: Edelstahl, für Verschlussspanner
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Edelstahl-Eigenschaften

Produktbeschreibung

Zugbügel GN 951.1 werden eingesetzt, wenn bei Verschlussspannern größere Abstände zum Gegenhalter erforderlich sind. Die Verschlussspanner sind jeweils auch ohne Zugbügel lieferbar.

Ausführung

Zugbügel
Edelstahl 1.4301NI

Sechskantmuttern mit Polyamideinlage
DIN 982 bei M4 | DIN 985 bei M6 / M8
Edelstahl A2

Sechskantmuttern
DIN 934 bei M4 | DIN 936 bei M6 / M8
Edelstahl A2

RoHS

Auf Anfrage

  • Edelstahl 1.4401 A4
GN 951.1 Zugbügel, Edelstahl, für Verschluss-Spanner Skizze
Technische Zeichnung ausblenden
GN 951.1 Zugbügel, Edelstahl, für Verschluss-Spanner Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1bl1d2l3
Größe		GN 851 / GN 851.3
r bei w2 = 0
w2
Größe		GN 851.1 / GN 851.2 / GN 851.4
r bei w2 = 0
w2
M 421563.427.5160*3511---
M 421703.428.51604812160*5210
M 4211033.43016080141608214
M 4211533.4351601251916012719
M 4212033.4351601751916017719
M 632785.233320*5413---
M 6321105.2443207524320*7821
M 6321305.24532094253209425
M 6321555.2453201192532011925
M 6322055.2453201692532016925
M 8381117.252700*7026---
M 8381277.2607007834---
M 8381437.25670010230700*10225
M 8381577.2607001083470010834
M 8382077.2607001583470015834
* Standardvariante bei Auswahl der Form „mit Zugbügel“ auf dem jeweiligen Normblatt.

Artikelauswahl und -konfiguration
Gewindedurchmesser d1
Breite b
Länge l1
Werkstoff

Ausführungen

Gewindedurchmesser d1
Breite b
Länge l1
Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
5,90 CHF
zzgl. ges. Mehrwertsteuer 0,48 CHF
brutto 6,38 CHF
Sofort lieferbar
Gewicht: 0,011 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
