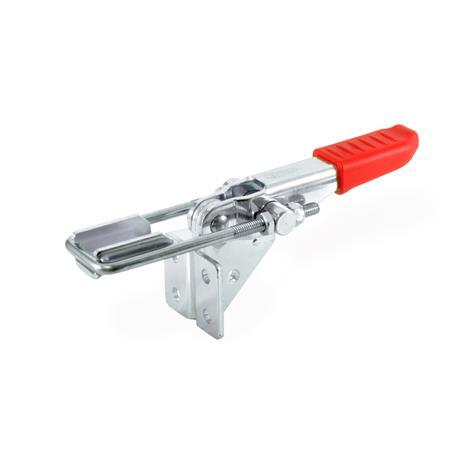

GN 851.2 Verschlussspanner Stahl, für Zugspannung

Verschlussspanner GN 851.2: Stahl, für Zugspannung
Form: T4 - mit Zugbügel, mit Gegenhalter

Produktbeschreibung

Der Zugbügel der Verschlussspanner GN 851.2 kann innerhalb des Hubweges justiert werden.

In Spannstellung stehen Zugbügel und Spannarm waagrecht zur senkrecht angeordneten Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Ausführung

Spannmechanik
Stahl

  • Blechteile
    Einsatzstahl C10
    verzinkt, blau passiviert
  • Zugbügel
    Stahl St 37
    verzinkt, blau passiviert
  • bewegliche Teile mit Spezialfett geschmiert

Griff
Kunststoff
rot, ölbeständig


RoHS

Zubehör

Zugbügel GN 951.1

Technische Zeichnung ausblenden
GN 851.2 Verschlussspanner, Stahl, für Zugspannung Skizze

Artikelvarianten / Tabelle

Form

T4mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
Spalten ein-/ausblenden
GrößeFH
Haltekraft
in N
ab1b2b3b4b5d1d2h1h2
1601600526352125.514M 44.34010
320320083644323722M 66.557.515
70075001352543848.526M 88.58223
Spalten ein-/ausblenden
Größel1l2
min.
m1m2m3m4m5r ≈
bei w2 = 0
sw1
Hub
w2
Verstell-
weg
1601044.5226.5136.514.35223210
320159625.58.51910.520.57835321
700225836.5103213.5271023.56425

Artikelauswahl und -konfiguration

Größe
Form


Größe
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
29,00 CHF
zzgl. ges. Mehrwertsteuer 2,35 CHF
brutto 31,35 CHF
Sofort lieferbar
Gewicht: 0,100 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
