GN 851 Verschlussspanner Edelstahl, für Zugspannung

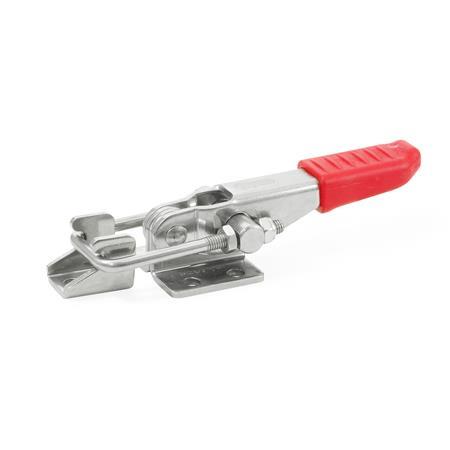

Verschlussspanner GN 851: Edelstahl, für Zugspannung
Form: T2 - mit Zugbügel, mit Gegenhalter
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Der Zugbügel der Verschlussspanner GN 851 kann innerhalb des Verstellweges justiert werden.

In Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Ausführung

Spannmechanik
EdelstahlNI

  • Blechteile / Zugbügel 1.4301
  • Bolzen 1.4305
  • bewegliche Teile mit Spezialfett geschmiert

Griff
Kunststoff
rot, ölbeständig


RoHS

Zubehör

Zugbügel GN 951.1

Technische Zeichnung ausblenden
GN 851 Verschlussspanner, Edelstahl, für Zugspannung Skizze

Artikelvarianten / Tabelle

Form

T2mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
Spalten ein-/ausblenden
GrößeFH
Haltekraft
in N
ab1b2b3b4b5d1d2h1h2
1601600122628212014M 44.32618
3203200164044322822M 66.53025
7007500246054383826M 88.54236
Spalten ein-/ausblenden
Größel1l2
min.
m1m2m3m4m5r ≈
bei w2 = 0
sw1
Hub
w2
Verstell-
weg
1609811195165103522511
320152193210.519714.35434813
70022021389.541.59.519703.55826

Artikelauswahl und -konfiguration

Größe
Form


Werkstoff

Ausführungen

Größe
Form


Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
59,75 CHF
zzgl. ges. Mehrwertsteuer 4,84 CHF
brutto 64,59 CHF
Sofort lieferbar
Gewicht: 0,084 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 851-160-T2-NIGN 851-160-T-NIGN 851-320-T2-NIGN 851-320-T-NIGN 851-700-T2-NIGN 851-700-T-NI
