GN 5862 Lasthaken Stahl

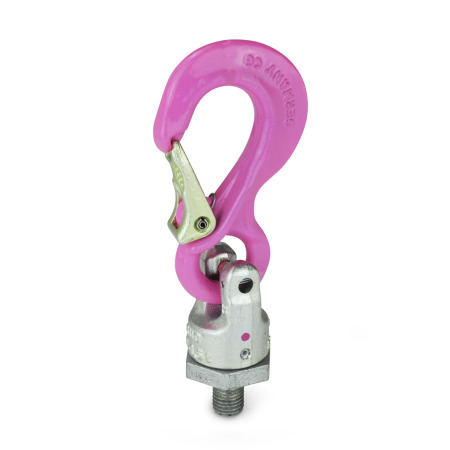

Lasthaken GN 5862: Stahl
Betriebsanleitung GN 5862 Belastbarkeit und Sicherheitshinweise

Produktbeschreibung

Die Lasthaken GN 5862 sind drehbar kugelgelagert. Durch den beweglichen Haken nehmen sie Lasten in jeder zugelassenen Zugrichtung auf.

Die in der Tabelle angegebene Nenntragfähigkeit ist auf dem Lagergehäuse deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.

Lasthaken GN 5862 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und den DGUV-Grundsätzen GS-HM-36.

Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.

Ausführung

Haken
Stahl 1.6540

  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft
  • kunststoffbeschichtet, pink

Sicherungsfalle
Stahl 1.6541

  • geschmiedet
  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft

Lagergehäuse
Stahl 1.6541

  • geschmiedet
  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft
  • verzinkt, blau passiviert

Gewindezapfen
Stahl

  • hochfest vergütet
  • Oberfläche: Delta Tone

RFID-Transponder
Frequenz 13.56 MHz (HF, IEC 15693)

RoHS

Auf Anfrage

  • Abweichende Schraubenlängen l
GN 5862 Lasthaken, Stahl Skizze
Technische Zeichnung ausblenden
GN 5862 Lasthaken, Stahl Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1Länge ld2eh1h2h3h4h5k1k2k3k4csNenntragfähigkeit
in t (WLL. SF 4:1)
M 12184.8401291167541491253258218360,63
M 16247.44616614697496316733210525411,50
M 20309.661215187126617820954213630552,50
M 243612.1782632271507796261185216335704,00
M 304515.69530426717493119301355718940855,00
M 365419100359310208102137361616822748908,00

Artikelauswahl und -konfiguration
Gewinde d1
Länge l
Gewinde d1
Länge l

Belastbarkeit

Anschlag-
art

 a7f0a099-726a-4bc9-b052-5839c67454ca 69e796ed-03ad-40e0-aee9-6d734b9bae52 4a9f2465-bd4d-4629-80ed-2c11d2feedd2 0b85a4bf-b0e7-4408-a3e5-fa197e2669d1 a007e429-29ef-4eb4-9c9d-dd2d7718d267 5db23a50-a7b9-4759-a11a-8ff0590d0af9 25acd8f2-6f49-449b-8f3f-993929ad4630 cf77382d-84aa-4ce3-b4fa-36ffb022f80a

Anzahl

1

1

2

2

2

2

2

3 und 4

3 und 4

3 und 4

Nei-
gungs-
winkel

0°

90°

0°

90°

0° bis 45°

45° bis 60°

unsymm.

0° bis 45°

45° bis 60°

unsymm.

Faktor

1

1

2

2

1,4

1

1

2,1

1,5

1

M 12

0.63 t

0.63 t

1.26 t

1.26 t

0.88 t

0.63 t

0.63 t

1.32 t

0.95 t

0.63 t

M 16

1.50 t

1.50 t

3.00 t

3.00 t

2.10 t

1.50 t

1.50 t

3.15 t

2.25 t

1.50 t

M 20

2.50 t

2.50 t

5.00 t

5.00 t

3.50 t

2.50 t

2.50 t

5.25 t

3.75 t

2.50 t

M 24

4.00 t

M 24

8.00 t

8.00 t

5.60 t

4.00 t

4.00 t

8.40 t

6.00 t

4.00 t

M 30

6.70 t

5.00 t

13.40 t

10.00 t

7.00 t

5.00 t

5.00 t

10.50 t

7.50 t

5.00 t

M 36

10.00 t

8.00 t

20.00 t

16.00 t

11.20 t

8.00 t

8.00 t

16.80 t

12.00 t

8.00 t

Sicherheitshinweise

Die obige Tragfähigkeitsübersicht gibt die max. Last in Tonnen in Abhängigkeit von der Anschlagart bei einer Einsatztemperatur von –40 °C bis +200 °C an, wobei für alle Angaben ein Sicherheitsfaktor von 4 berücksichtigt ist.
Zum Einsatz kommen darf der Lasthaken GN 5862 nur, wenn er unter Beachtung der werkstoffabhängigen Mindesteinschraublänge verschraubt ist und die Anschraubfläche plan und rechtwinklig zur Gewindebohrung sind.
Der Lasthaken muss sich im festmontiertem Zustand um 360° drehen lassen und darf sich nicht an Kanten oder an anderen Anschlagmitteln abstützen. Für eine Dauerdrehbewegungen unter Last sind die Lasthaken nicht geeignet.

 1f93acb8-d0d2-4fae-98d3-bc65f17501dc

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
181,00 CHF
zzgl. ges. Mehrwertsteuer 14,66 CHF
brutto 195,66 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,400 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 800,00 CHF -> 25 % Rabatt
ab 1500,00 CHF -> 30 % Rabatt
ab 2500,00 CHF -> 35 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 5862-M12-18GN 5862-M16-24GN 5862-M20-30GN 5862-M24-36GN 5862-M30-45GN 5862-M36-54
