GN 5862 Ganci di carico

Foto

GN 5862 Ganci di carico
Scheda Tecnica GN 5862 Stampa questa pagina Capacità di carico e avvertenze di sicurezza Istruzioni per l'uso GN 5862

Descrizione del prodotto

Informazioni

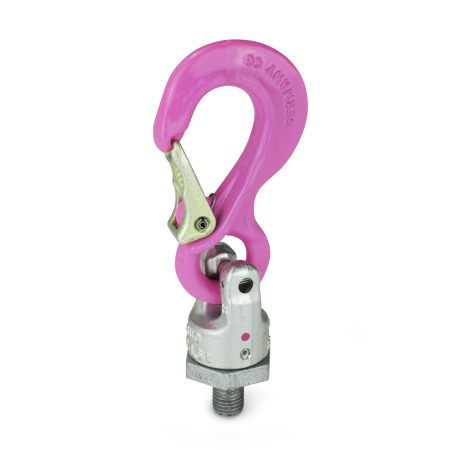

I ganci di carico GN 5862 ruotano su cuscinetti a sfera. Grazie al gancio che ruota liberamente, i bulloni possono sostenere carichi in qualsiasi direzione di trazione consentita.

La capacità di carico nominale indicata nella tabella è chiaramente visibile sull’alloggiamento del cuscinetto. Si applica al caso di carico più sfavorevole tra i tipi di carico elencati a fianco.

I ganci di carico GN 5862 sono conformi alla Direttiva macchine 2006/42/CE e sono testati BG.

Il transponder RFID integrato contrassegna e identifica chiaramente l'imbracatura e il dispositivo di sollevamento, ad esempio durante le ispezioni periodiche prescritte.

Le istruzioni per l'uso contengono ulteriori indicazioni e sono incluse nella dotazione di ogni gancio di carico (vedere anche www.ganternorm.com/en/service).

Specifiche

Gancio
Acciaio 1.6540

  • Temprato ad alta resistenza
  • Sottoposto a prova di trazione con metodo elettromagnetico
  • Rivestimento con polveri, colore rosa

Fermo di sicurezza
Acciaio 1.6541

  • Forgiato
  • Temprato ad alta resistenza
  • Sottoposto a prova di trazione con metodo elettromagnetico

Sede cuscinetto
Acciaio 1.6541

  • Forgiato
  • Temprato ad alta resistenza
  • Sottoposto a prova di trazione con metodo elettromagnetico
  • Zincato, passivato blu

Perno filettato
Acciaio, temprato ad alta resistenza
Finitura: Delta Tone

RoHS

Su richiesta

Altre lunghezze delle viti l

Disegno tecnico

3D
GN 5862 Ganci di carico disegno
Nascondi disegno tecnico
GN 5862 Ganci di carico disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1Lunghezza ld2eh1h2h3h4h5k1k2k3k4csCoppia di
serraggio
in Nm		Carico
nominale
in t
M 12184.840129116754149125325821836100,63
M 16247.4461661469749631673321052541301,50
M 20309.66121518712661782095421363055702,50
M 243612.1782632271507796261185216335701504,00
M 304515.69530426717493119301355718940852255,00
M 365419100359310208102137361616822748904108,00

Selezione e configurazione articolo

Apri configuratore 3D
Filettatura d1
Lunghezza l

Capacità di carico

Metodo di
montaggio

 Disegno GN 581 Tabella Disegno GN 581 Tabella 2 Disegno GN 581 Tabella 3 Disegno GN 581 Tabella 4 Disegno GN 581 Tabella 5 Disegno GN 581 Tabella 6 Disegno GN 581 Tabella 7 Disegno GN 581 Tabella 8

Numero

1

1

2

2

2

2

2

3 e 4

3 e 4

3 e 4

Angoli di
inclinazione

0°

90°

0°

90°

da 0° a 45°

da 45° a 60°

asimm.

da 0° a 45°

da 45° a 60°

asimm.

Fattore

1

1

2

2

1,4

1

1

2,1

1,5

1

M 12

0,63 t

0,63 t

1,26 t

1,26 t

0,88 t

0,63 t

0,63 t

0,63 t

0,95 t

0,63 t

M 16

1,50 t

1,50 t

3,00 t

3,00 t

2,10 t

1,50 t

1,50 t

3,15 t

2,25 t

1,50 t

M 20

2,50 t

2,50 t

5,00 t

5,00 t

3,50 t

2,50 t

2,50 t

5,25 t

3,75 t

2,50 t

M 24

M 24

M 24

8,00 t

8,00 t

5,60 t

4,00 t

4,00 t

8,40 t

6,00 t

4,00 t

M 30

6,70 t

5,00 t

13,40 t

10,00 t

7,00 t

5,00 t

5,00 t

10,50 t

7,50 t

5,00 t

M 36

10,00 t

8,00 t

20,00 t

16,00 t

11,20 t

8,00 t

8,00 t

16,80 t

12,00 t

8,00 t

Avvertenze di sicurezza

La tabella delle capacità di carico mostra i carichi massimi in tonnellate in base al tipo di anello di carico e con una temperatura di esercizio compresa tra -40 °C e +200 °C, tenendo conto di un coefficiente di sicurezza pari a 4 per tutti i valori.
Le istruzioni per l'uso contengono ulteriori indicazioni e sono incluse nella dotazione di ogni gancio di carico.
I ganci di carico GN 5862 possono essere utilizzati solo se vengono avvitati alla profondità minima, che dipende dal materiale e dalla planarità e perpendicolarità della superficie di contatto del bullone rispetto al foro filettato.
In caso di montaggio fisso, i ganci di carico devono ruotare liberamente di 360° e non devono poggiare su spigoli o su altri dispositivi, ad esempio ganci di gru. I ganci di carico non sono adatti a movimenti di rotazione permanenti sotto carico.

 Disegno GN 5862

Parte selezionata (Come ordinare)

Totale (netto)
176,40 CHF
più IVA 14,29 CHF
lordo 190,69 CHF
Disponibile entro 2-5 giorni
Peso: 0,400 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
