GN 851.2 Attrezzi di serraggio a tirante Acciaio, per operazioni di trazione

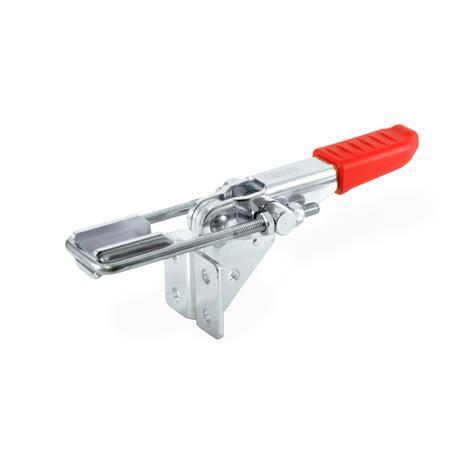

Attrezzi di serraggio a tirante GN 851.2: Acciaio, per operazioni di trazione
Tipo: T4 - Con tirante a U quadro, con fermo
Informazioni generali per gli attrezzi di serraggio rapido

Descrizione del prodotto

La corsa dei tiranti a U quadri degli attrezzi di serraggio GN 851.2 può essere regolata all'interno dell’intervallo disponibile.

Nella posizione di bloccaggio, il tirante a U quadro e il braccio di bloccaggio sono orizzontali rispetto al piano di fissaggio verticale.

Oltre alle lunghezze standard dei tiranti a U quadri indicate nella tabella, nella serie GN 951.1 sono disponibili numerose altre lunghezze.

Specifiche

Meccanismo di bloccaggio
Acciaio

  • Parti in lamiera
    Acciaio temprato C10
    Zincato, passivato blu
  • Tirante a U quadro
    Acciaio St 37
    Zincato, passivato blu
  • Parti mobili lubrificate con grasso speciale

Impugnatura
Plastica
rosso, resistente all'olio

RoHS

Accessorio

Tiranti a U quadri GN 951.1

GN 851.2 Attrezzi di serraggio a tirante, acciaio, per operazioni di trazione disegno
Nascondi disegno tecnico
GN 851.2 Attrezzi di serraggio a tirante, acciaio, per operazioni di trazione disegno

Opzioni articolo / Tabella

Tipo

T4Con tirante a U quadro, con fermo
TSenza tirante a U quadro, con fermo
Mostra / Nascondi colonne
MisuraFH
Capacità di
ritegno
in N		ab1b2b3b4b5d1d2h1 ≈h2
1601600526352125.514M 44.34010
320320083644323722M 66.557.515
70075001352543848.526M 88.58223
Mostra / Nascondi colonne
Misural1 ≈l2
min.		m1m2m3m4m5r ≈
con w2 = 0		sw1
Corsa		w2
Intervallo
regolabile
1601044.5226.5136.514.35223210
320159625.58.51910.520.57835321
700225836.5103213.5271023.56425

Selezione e configurazione articolo
Misura
Tipo


Misura
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
29,00 CHF
più IVA 2,35 CHF
lordo 31,35 CHF
In magazzino
Peso: 0,100 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
