Produktbeschreibung

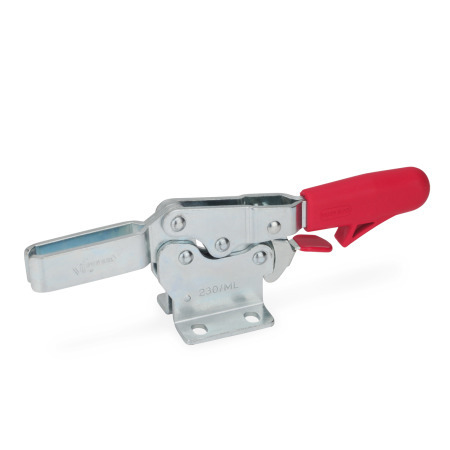

Horizontal-Spanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Die Form ML mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in der Form OL können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Ausführung
Spannmechanik
Stahl
- Einsatzstahl C 10
verzinkt, blau passiviert - Lagerbolzen vergütet
- Lagerbuchsen (ab Gr. 355) einsatzgehärtet
- bewegliche Teile mit Spezialfett geschmiert
Griff
Kunststoff
rot, ölbeständig
Halteschelle bei Form OL
Stahl verzinkt, blau passiviert
Flankenscheiben GN 898 bei Form ML / MLC
Stahl
verzinkt, blau passiviert
Andrückschraube GN 708.1 bei Form MLC
- Stahl verzinkt, blau passiviert
- Druckstück
Chloropren-Kautschuk (CR)- Härte 85 Shore A ≈
- aufvulkanisiert
- schwarz
- Form A (gerade Druckfläche)
RoHS
Zubehör
GN 801.3 Sensorhalter
GN 801 Halter für Andrückschrauben (für Form ML)
GN 801.1 Spannarmverbreiterungen
GN 801.2 Spannarmverbreiterungen (für Form ML)
GN 809.1 Spannarmverlängerungen (für Form OL)
