Form: OL - massiver Spannarm mit Halteschelle zum Anschweißen
Produktfamilie Edelstahl-Güteklasse 2
Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.
Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:
Güteklasse 1, normale Qualität
Güteklasse 2, hohe Qualität
Güteklasse 4, höchste QualitätDetaillierte Infos zu den Edelstahl-Güteklassen anzeigen
Alle Edelstahl-Produkte anzeigen
Produktbeschreibung

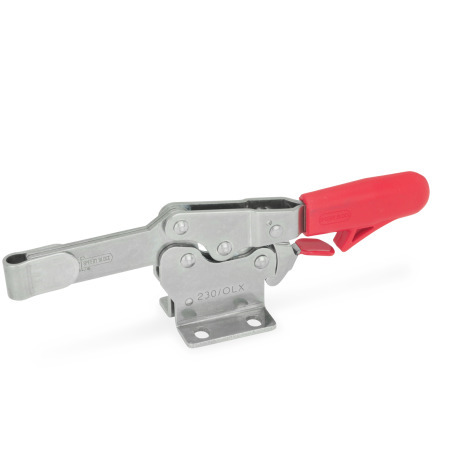

Schnellspanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Die Form ML mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Schnellspanner in Form OL können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Ausführung
Spannmechanik
EdelstahlNI 1.4301
bewegliche Teile mit Spezialfett geschmiert
Griff
Kunststoff
rot, ölbeständig
Halteschelle bei Form OL
Edelstahl 1.4301
Flankenscheiben GN 898 bei Form ML / MLC
Edelstahl 1.4301
Andrückschraube GN 708.1 bei Form MLC
- Edelstahl 1.4301
- Gummi-Druckstück
- 85 Shore A
- Form A (gerade Druckfläche)
RoHS
Zubehör
Sensorhalter GN 801.3
Halter für Andrückschrauben GN 801 (für Form ML)
Spannarmverbreiterungen GN 801.1 (für Form ML)
Spannarmverbreiterungen GN 801.2 (für Form ML)
Spannarmverlängerungen GN 809.1 (für Form OL)
