GN 75.6 Pilzknöpfe Edelstahl, Hygienic Design

Produktbild

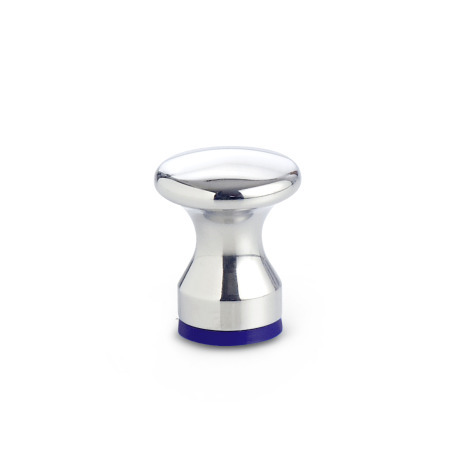

GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Form: D - mit Innengewinde
Oberfläche: PL - poliert (Ra < 0,8 µm)
Form: D - mit Innengewinde
Oberfläche: PL - poliert (Ra < 0,8 µm)
GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Form: D - mit Innengewinde
Oberfläche: PL - poliert (Ra < 0,8 µm) GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Form: D - mit Innengewinde
Oberfläche: MT - mattiert (Ra < 0,8 µm) GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Form: E - mit Gewindezapfen
Oberfläche: MT - mattiert (Ra < 0,8 µm) GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Form: E - mit Gewindezapfen
Oberfläche: PL - poliert (Ra < 0,8 µm)
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Hygienic-Design

Produktfamilie Hygienic Design

Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage.

  • geeignet für den Einsatz in hygienisch sensiblen Bereichen
  • leichte und schnelle Reinigung
  • totraumfrei durch funktionale ­Dichtungen
  • zertifiziert nach den Richtlinien der EHEDG
Alle Hygienic Design-Produkte anzeigen
FDA

FDA konform

Produktbeschreibung

Hinweis

Pilzknöpfe GN 75.6 sind für den Einsatz in Hygienebereichen vorgesehen. Die gedichtete Anschraubfläche ermöglicht eine totraumfreie Befestigung, die nicht schöpfende Geometrie in Verbindung mit der hohen Oberflächengüte wirkt Schmutzansammlung entgegen und erleichtert die Reinigung.

Sie zeichnen sich grundsätzlich durch ihr kompaktes und zeitloses Design aus.

Ausführung

Edelstahl
  • nichtrostend, 1.4404 (A4)
  • mattiert (Ra < 0,8 µm)MT
  • poliert (Ra < 0,8 µm)PL

Dichtring
  • H-NBRH
    temperaturbeständig -25 °C bis +150 °C
  • EPDME
    temperaturbeständig -40 °C bis +120 °C
  • blau
  • Härte 85 ±5 Shore A
  • FDA-konform

RoHS

Zubehör

Dichtringe GN 7600

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 75.6 Pilzknöpfe, Edelstahl, Hygienic Design Skizze

Artikelvarianten / Tabelle

Form

Dmit Innengewinde
Emit Gewindezapfen
Spalten ein-/ausblenden
d1d2
Form D
d3
Form E
d4d5hLänge lt
min.
20M 5M 51414.824107
25M 6M 61616.829129
32M 8M 81818.8371412

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Griffdurchmesser d1
Innengewinde d2
Gewindezapfen d3
Form


Oberfläche
Werkstoff (Dichtring)


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
20,30 CHF
zzgl. ges. Mehrwertsteuer 1,56 CHF
brutto 21,86 CHF
Kurzfristig verfügbar
Gewicht: 0,030 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
