GN 556 Verschlussschrauben Kunststoff, mit zwei Funktionsstellungen

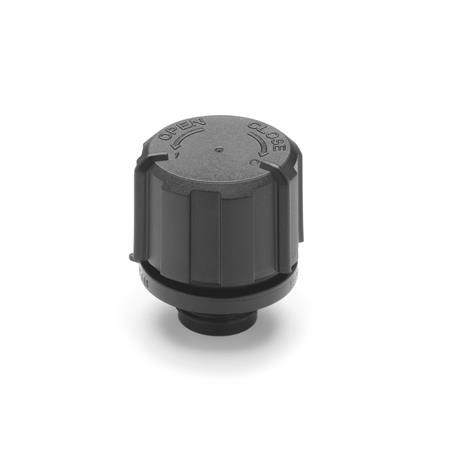

Verschlussschrauben GN 556: Kunststoff, mit zwei Funktionsstellungen

Original design
code: SFC.

Montagehinweis / Funktionsbeschreibung (demnächst...) Kunststoff-Eigenschaften

Produktbeschreibung

Verschlussschrauben GN 556 werden eingesetzt, wenn die Funktion Be- / Entlüften zeitweise nicht erforderlich oder erwünscht ist, z. B. für den Transport.

In der Dichtstellung sorgen die beiden O-Ringe dafür, dass weder Flüssigkeit noch Gas austreten kann.

In der Be- / Entlüftungsstellung kann ein Luftdurchsatz erfolgen gemäß dem nebenstehenden Schaubild.

Ausführung

Verschlussschraube

Oberteil (Deckel)
Kunststoff, Polyamid (PA)
Unterteil (Einschraubgewinde)
Kunststoff, Polyacetal (POM)
schwarz, matt

O-Ringe
Acrylnitril-Butadien-Kautschuk (NBR)

Luftfilter
PU-Schaum
Filterfeinheit 10 µm

Einsatztemperatur 0 °C bis +80 °C

RoHS

GN 556 Verschlussschrauben, Kunststoff, mit zwei Funktionsstellungen Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁	d₂	d₃	d₄	d₅	l₁	l₂	t

30	G 3/8	29	3	9	9	33	5

Artikelauswahl und -konfiguration

Außendurchmesser d₁

Gewinde d₂

G 3/8

Montagehinweis


						Unterteil mit Hilfe eines Inbusschlüssels einschrauben.
						Filter einlegen
						Oberteil aufstecken. Zur lagegerechten Montage dienen Noppen am Oberteil und entsprechende Ausnehmungen am Unterteil.

Funktionsbeschreibung


						Be- / Entlüftungsstellung: Oberteil im Uhrzeigersinn (Pfeil CLOSE) drehen bis in eine erste Rastposition. Der Markierungssteg 1 befindet sich über dem Referenzzeiger. Der Rastmechanismus verhindert ein unbeabsichtigtes Lösen des Oberteils
						Dichtstellung: Weiteres Drehen des Oberteils im Uhrzeigersinn (Pfeil CLOSE) bis der Markierungssteg 0 über dem Referenzzeiger steht. Auch in dieser Stellung verhindert ein Rastmechanismus ein unbeabsichtigtes Lösen.
						Zur Rückführung in die Be- / Entlüftungsstellung bzw. zum Filterwechsel oder zur Demontage ist das Oberteil entsprechend dem Pfeil OPEN im Gegenuhrzeigersinn zu drehen.

Abhängigkeit von Luftdurchsatz/Druckdifferenz

Luftdurchsatz [l/min.] in Abhängigkeit von der Druckdifferenz [l/min.] Behälter / Außenumgebung

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

19,65 CHF

zzgl. ges. Mehrwertsteuer 1,59 CHF
brutto 21,24 CHF

Verfügbar innerhalb von 2-5 Tagen

ELESA Code: 52801

Beschreibung: SFC.30-3/8+F

Gewicht: 0,018 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Beachten Sie unsere Rabattstaffel.
