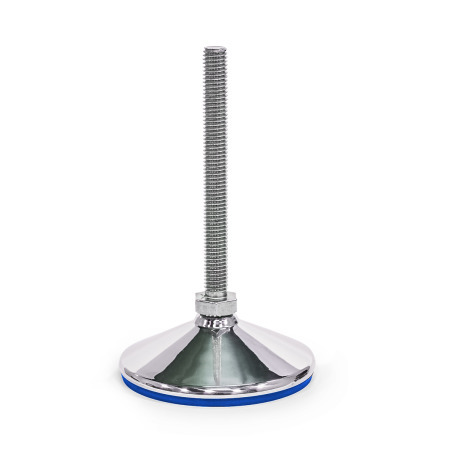

GN 17 Piedini di livellamento Acciaio INOX, conforme FDA

Piedini di livellamento GN 17: Acciaio INOX, conforme FDA

Tipo (piastra base): C7 - Finitura lucida, gomma vulcanizzata, blu
Versioni dei perni filettati: S - Senza dado, esagono esterno in basso

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

A norma FDA

Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 17 sono adatti a essere utilizzati in ambienti aggressivi.

Le superfici inclinate per il deflusso dei liquidi e l'alta qualità superficiale della piastra base semplificano la pulizia e impediscono l'accumulo di polvere o sporco. Il fondo in gomma vulcanizzata approvato FDA sigilla la base contro la superficie di appoggio e consente di utilizzare i piedini ad esempio in impianti di trasformazione degli alimenti o nell'industria farmaceutica.

I piedini di livellamento vengono forniti montati e non possono essere smontati.

Specifiche

Piastra base
Acciaio inox AISI 304

Perno filettato
Acciaio INOX AISI 303

Dado esagonale ISO 4032
Acciaio INOX

Cuscinetto in gomma

Gomma butadiene acrilonitrile (NBR)
- Nero per tipo C3
- Blu per tipo C7
Gomma siliconica (MVQ)
Bianco per tipo C4
Materiale conforme alla FDA
Durezza 85±5 Shore A
Vulcanizzata

RoHS

GN 17 Piedini di livellamento, acciaio INOX AISI 304, conforme FDA disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo (piastra base)

C3	Finitura lucida, gomma vulcanizzata, nero
C4	Finitura lucida, gomma vulcanizzata, bianco
C7	Finitura lucida, gomma vulcanizzata, blu

Versioni dei perni filettati

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso
V	Senza dado, esagono esterno in alto e sede per chiave in basso
VK	Con dado, esagono esterno in alto e sede per chiave in basso
W	Con bussola regolabile, filettatura coperta e sede per chiave in basso

Mostra / Nascondi colonne

d₁	d₂	l₁ Versione S / SK				Versione T / TK						l₂ Versione V / VK				l₃ Versione W

60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	129	154	179	204
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	131	156	181	206
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	155	180	205	255
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	179	229	279	-
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	133	158	183	208
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	157	182	207	257
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	181	231	281	-
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-

Mostra / Nascondi colonne

d₁	d₂	d₃	h₁	h₂	h₃	l₄	l₅	l₆	s	A/F₁	A/F₂	A/F₄	A/F₅	A/F₆	w in °

60	M 8	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 10	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 12	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 16	24	-	37	33	45	45	29	2	-	12	10	12	20	32
80	M 8	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 10	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 12	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 16	24	-	39	35	45	45	29	2	-	12	10	12	20	26
80	M 20	30	-	39	36	56	56	36	2	-	15	13	16	24	26
80	M 24	35	-	41	38	67	67	42	2	-	19	17	20	30	26
100	M 8	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 10	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 12	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 16	24	-	41	37	45	45	29	2	-	12	10	12	20	22
100	M 20	30	-	41	38	56	56	36	2	-	15	13	16	24	22
100	M 24	35	-	43	40	67	67	42	2	-	19	17	20	30	22
120	M 20	-	-	43	-	-	-	-	2	-	15	-	-	-	20
120	M 24	-	-	46	-	-	-	-	2	-	19	-	-	-	20
120	M 30	-	-	50	-	-	-	-	2	-	24	-	-	-	20
