GN 237.3 Cerniere per impieghi gravosi Acciaio INOX

Foto

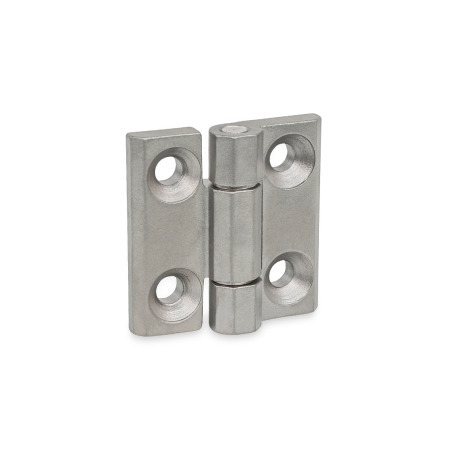

GN 237.3 Cerniere per impieghi gravosi, acciaio INOX Tipo: A - Con fori alesati per viti a testa svasata
Finitura: GS - finitura matt da sabbiatura
Tipo: A - Con fori alesati per viti a testa svasata
Finitura: GS - finitura matt da sabbiatura
GN 237.3 Cerniere per impieghi gravosi, acciaio INOX Tipo: A - Con fori alesati per viti a testa svasata
Finitura: GS - finitura matt da sabbiatura GN 237.3 Cerniere per impieghi gravosi, acciaio INOX Tipo: A - Con fori alesati per viti a testa svasata
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 237.3 Cerniere per impieghi gravosi, acciaio INOX Tipo: B - Con fori alesati per viti a testa svasata e centraggi
Finitura: GS - finitura matt da sabbiatura GN 237.3 Cerniere per impieghi gravosi, acciaio INOX Tipo: B - Con fori alesati per viti a testa svasata e centraggi
Finitura: SW - Nero, RAL 9005, finitura strutturata
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le cerniere per impieghi gravosi GN 237.3 sono progettate per condizioni difficili e hanno una struttura compatta. I perni sono solidali e consentono l'impiego delle cerniere in ambienti soggetti a forti vibrazioni e urti.

Il materiale delle alette è molto resistente e adatto all'uso in ambienti aggressivi, con alcune limitazioni. L'usura è ridotta al minimo grazie all'efficace accoppiamento di attrito dei componenti della cerniera e alla lubrificazione.

La cerniera di tipo B è dotata di centraggi che impediscono lo slittamento laterale in presenza di carichi elevati ed evitano che le viti di fissaggio siano soggette a forze trasversali non consentite.

Specifiche

Acciaio inoxNI
Materiale tedesco n° 1.4405

  • finitura matt da sabbiaturaGS
  • Rivestimento con polveri
    Nero, RAL 9005, finitura strutturataSWSW

Perno cerniera
Acciaio INOX

  • Materiale tedesco n° 1.4542
  • Temprato
  • Lubrificato con grasso speciale

Rondelle di spessoramento
Acciaio INOX AISI 301

  • Temprato
  • Lubrificato con grasso speciale

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 237.3 Cerniere per impieghi gravosi, acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

ACon fori alesati per viti a testa svasata
BCon fori alesati per viti a testa svasata e centraggi
Mostra / Nascondi colonne
l1l2d1d2d3d4 +0.5
foro di centraggio
raccomandato
h1h2h3h4h5l3m1m2
50506.369.51012.566.5213213030
60608.3812.5131688.531725.53636
808010.31014.515201010.5421365050

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Materiale

Larghezza l1
Lunghezza l2
Tipo


Finitura
SW

Parte selezionata (Come ordinare)

Totale (netto)
27,35 CHF
più IVA 2,22 CHF
lordo 29,57 CHF
In magazzino
Peso: 0,110 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 50,00 CHF

Dati CAD
