GN 702 Chiusure a leva con 4 posizioni di bloccaggio (4x90°)

Foto

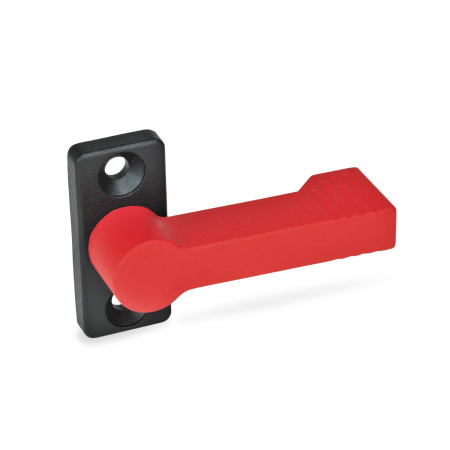

GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: A - con flangia per montaggio superficiale
Colore: RS - rosso, RAL 3000, finitura testurizzata
Tipo: A - con flangia per montaggio superficiale
Colore: RS - rosso, RAL 3000, finitura testurizzata
GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: A - con flangia per montaggio superficiale
Colore: RS - rosso, RAL 3000, finitura testurizzata GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: A - con flangia per montaggio superficiale
Colore: SW - Nero, RAL 9005, finitura strutturata GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: B - Con filettatura interna
Colore: RS - rosso, RAL 3000, finitura testurizzata GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: B - Con filettatura interna
Colore: SW - Nero, RAL 9005, finitura strutturata GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: C - Con filettatura esterna
Colore: RS - rosso, RAL 3000, finitura testurizzata GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa Tipo: C - Con filettatura esterna
Colore: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Informazioni

Le chiusure a leva GN 702 sono particolarmente adatte per applicazioni leggere non soggette a carichi dinamici, ad esempio per mantenere chiusi i cassetti.

Per montare le chiusure a leva di tipo C è necessario praticare sulla superficie di fissaggio i fori indicati nel diagramma seguente.

Questi fori di montaggio vengono solitamente praticati mediante punzonatura o con il laser. Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, il perforatore per lamiera GN 123 è l'utensile ideale.

I fori di montaggio possono essere realizzati anche mediante foratura/fresatura.

Specifiche

Chiusura
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSWSW
rosso, RAL 3000, finitura testurizzataRSRS


Meccanismo di posizionamento

  • Tipo A
    Lega di zinco pressofusa / plastica
  • Tipo B / tipo C
    Acciaio / plastica
    Parti in acciaio zincato, passivato blu

Flangia di fissaggio
Lega di zinco pressofusa
Rivestimento con polveri
Colore nero, finitura matt


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 702 Chiusure a leva con 4 posizioni di bloccaggio, lega di zinco pressofusa disegno

Opzioni articolo / Tabella

Tipo

Acon flangia per montaggio superficiale
BCon filettatura interna
CCon filettatura esterna
Mostra / Nascondi colonne
drbl1l2l3
min.
l4
1740105.516.521.511
1755105.516.521.511

Selezione e configurazione articolo

Apri configuratore 3D
Diametro impugnatura d
Lunghezza r
Tipo



Colore
RS
SW

Parte selezionata (Come ordinare)

Totale (netto)
12,20 CHF
più IVA 0,99 CHF
lordo 13,19 CHF
In magazzino
Peso: 0,070 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 50,00 CHF

Dati CAD
