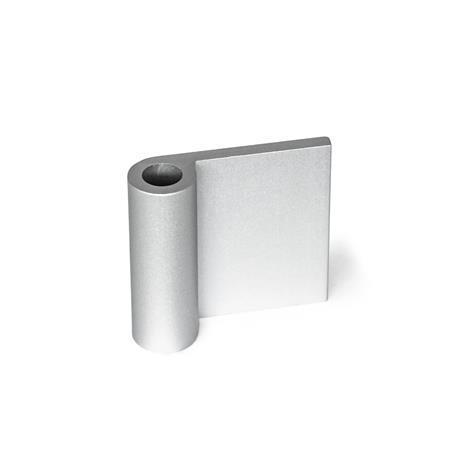

GN 2291 Alette cerniera Alluminio, per profilati di alluminio / pannelli

cerniera sinistra / destra

Le cerniere possono diventare destra o sinistra in base alla direzione di inserimento delle boccole dei cuscinetti nell'aletta della cerniera.

Montaggio su telai di porte

Se la porta deve essere rimovibile è necessario fissare al telaio due cerniere dello stesso tipo.

Se non deve essere rimovibile, la porta deve essere montata con almeno una cerniera destra e almeno una cerniera sinistra.

Montaggio

1. Posizionare la boccola del cuscinetto sull'aletta nella direzione di montaggio desiderata. Inserire quindi nella boccola del cuscinetto una vite con collare, come una vite a testa bombata con cava esagonale ISO 7380, per proteggere il collare della boccola da eventuali danni durante l'inserimento con il martello.
2. Inserire la boccola del cuscinetto fino a quando rimane circa 1 mm tra il collare della boccola del cuscinetto
   e l'aletta della cerniera.
3. Rimuovere la bava sulla boccola del cuscinetto con un coltello.
4. Inserire la boccola del cuscinetto fino in fondo.
5. Rimuovere la vite.
6. Con il martello inserire un perno di riferimento conico nella boccola del cuscinetto.
7. Posizionare la calotta di protezione sul lato opposto dell'aletta della cerniera.

Inserire le altre boccole dei cuscinetti secondo i punti da 1 a 5.
