Cerniere GN 159 (CFG. / CFG-ERS)

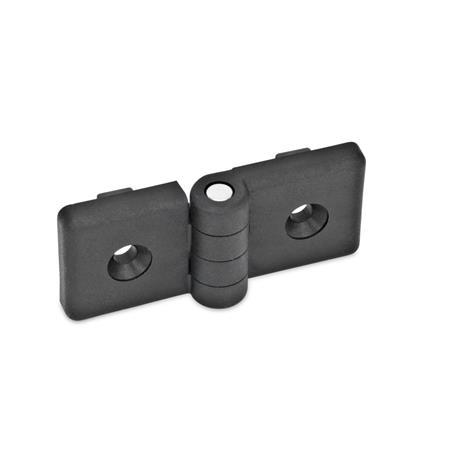

Cerniere GN 159: Plastica, per profilati di alluminio

Original design
code: CFG. / CFG-ERS

Colore: SW - Nero, finitura matt
N° identificativo: 1 - Senza maniglie a leva di sicurezza

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, le parti standard Ganter si collegano ai profilati in modo semplice ed economico. I lunghi elenchi di singole parti nell'ordine non sono più necessari.

compatibili con i comuni sistemi di profilati
per scanalature da 6, 8 e 10 mm di larghezza
per profilati di 30, 40 e 45 mm

Ulteriori informazioni sui prodotti per sistemi di profilati:

Elenco dei tipi di chiusura Caratteristiche del materiale plastico

Descrizione del prodotto

Le cerniere GN 159 si possono installare agevolmente su comuni elementi estrusi per sostenere il peso di una porta utilizzando gli elementi di posizionamento rettangolari in dotazione. Questi vengono semplicemente agganciati nelle cavità delle ali delle cerniere.

Per ogni combinazione di profili s₁ - s₂ sono inclusi elementi di posizionamento nelle comuni larghezze delle scanalature b.

I kit di montaggio GN 965 / GN 968 sono utilizzati per il montaggio su guide profilate.

Specifiche

Plastica (Poliammide PA)
- Nero, finitura mattSW
- grigio, finitura mattLG
- Resistente a temperature fino a 130 °C

Perno
Acciaio, nichelato

Maniglie a leva di sicurezza GN 604.2
- Plastica (poliammide PA)
  Nero, finitura matt
- Rondella
  Acciaio, zincato

RoHS

Accessorio

Tasselli per cave a T GN 50b
Tasselli per cave a T GN 50i
Tasselli per cave a T GN 51b

Telefono del centro di assistenza

l₁	m₁ Dimensione nominale	Dimensione effettiva	m₂ Dimensione nominale	Dimensione effettiva	d₁	d₂	h₁	h₂	h₃	h₄	l₂	l₃	l₄	per larghezze profilo s₁ - s₂

54	17	17.5	17	17.5	6.5	8	16	8	16	38	36	27	44	30 - 30
64	17	17.5	22	22.5	6.5	8	16	8	16	38	36	27	44	30 - 40
69	17	17.5	25	25	6.5	8	16	8	16	38	36	27	44	30 - 45
84	17	17.5	32	32.5	6.5	8	16	8	16	38	36	27	44	30 - 60
74	22	22.5	22	22.5	6.5	8	16	8	16	38	36	37	44	40 - 40
79	22	22.5	25	25	6.5	8	16	8	16	38	36	37	44	40 - 45
94	22	22.5	32	32.5	6.5	8	16	8	16	38	36	37	44	40 - 60
84	25	25	25	25	6.5	8	16	8	16	16	36	42	44	45 - 45
99	25	25	32	32.5	6.5	8	16	8	16	38	36	42	44	45 - 60
114	32	32.5	32	32.5	6.5	8	16	8	16	38	36	57	44	60 - 60
