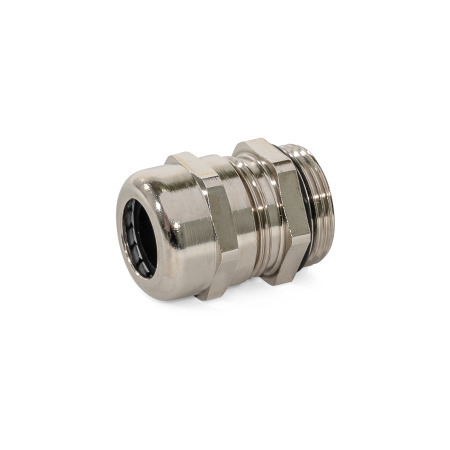

Pressacavi GN 62444

Materiale: MS - Ottone

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Gradi di protezione IP Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I pressacavi GN 62444 vengono utilizzati per introdurre cavi o fili all'interno di alloggiamenti, scaricarne la trazione e garantirne la tenuta. All'interno dell'intervallo di serraggio specificato, l'effetto di tenuta e bloccaggio aumenta con il diametro del cavo.

I pressacavi si possono avvitare in una filettatura interna esistente oppure montare in un foro passante utilizzando una ghiera di ritegno.

Le versioni in metallo includono un O-ring per la tenuta sull'alloggiamento. La versione in plastica garantisce la tenuta senza O-ring aggiuntivo.

Specifiche

Corpo di contenimento

OttoneMS, nichelato
Acciaio inoxNI AISI 303
PlasticaKLG, poliammide (PA)
Colore grigio, RAL 7035

Inserto di tenuta
Gomma cloroprene (CR)

Inserto di bloccaggio
Plastica, poliammide (PA)

O-ring per MS / NI
Gomma butadiene acrilonitrile (NBR)

Temperatura di esercizio da -40 °C a +100 °C

Grado di protezione IP 68

RoHS

Telefono del centro di assistenza

d₁ MS/NI	KLG	d₂	Intervallo di bloccaggio Ø	h max MS	NI	KLG	Lunghezza l MS/NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

PG 7	PG 7	6	3...6	22	22	22	6	8	14	14	15	14	14	15
PG 9	PG 9	8	4...8	23.5	23	26.5	6	8	17	17	19	17	19	19
PG 11	PG 11	10	5...10	26	25.5	29	6	8	20	22	22	20	22	22
PG 13,5	PG 13,5	12	6...12	24.5	24	29	6.5	10	22	22	24	22	22	24
PG 16	PG 16	14	10...14	28	27.5	31	6.5	10	24	24	27	24	24	27
PG 21	PG 21	18	13...18	32.5	32.5	37	7.2	11	30	30	33	30	30	33
PG 29	PG 29	25	18...25	38.5	38.5	41	8	11	40	41	42	40	41	42
PG 36	PG 36	32	22...32	48	46	51.5	9	13	50	50	53	50	50	53
-	PG 42	38	30...38	-	-	53.5	-	13	-	-	60	-	-	60
PG 48	PG 48	44	34...44	53	49.5	53.5	14	14	64	65	65	64	65	65

d₁ MS/NI	KLG	Coppia di serraggio raccomandata in Nm A/F₁ MS/NI	KLG	A/F₂ MS/NI	KLG

PG 7	PG 7	5	2	3	1
PG 9	PG 9	6	2,5	4	1,5
PG 11	PG 11	7	2,5	5	2
PG 13,5	PG 13,5	8	4	5,5	3
PG 16	PG 16	11	5,5	7	3,5
PG 21	PG 21	17	5,5	10	3,5
PG 29	PG 29	30	10	15	9,5
PG 36	PG 36	42	16	20	11
-	PG 42	-	20	-	14
PG 48	PG 48	50	20	35	14
