GN 823 Pistoncini di posizionamento a molla Acciaio/acciaio INOX, con leva di azionamento, con filettatura esterna

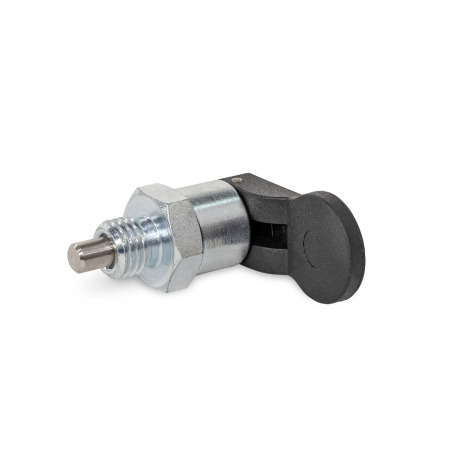

Pistoncini di posizionamento a molla GN 823: Acciaio/acciaio INOX, con leva di azionamento, con filettatura esterna
Tipo: B - Senza posizione di arresto
Materiale: ST - Acciaio
Acciaio-inox-in-classe-di-qualita-1

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
Elenco dei tipi di pistoncini di posizionamento a molla Informazioni sulla portata Filettatura metrica ISO a passo fine DIN 13 Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I pistoncini di posizionamento a molla GN 823 con leva di azionamento trovano impiego, ad esempio, per bloccare una rulliera nella sua guida. Il puntale rientra alla semplice pressione della leva di azionamento.

Il tipo C si può anche azionare tirando e bloccando il puntale in posizione rientrata (posizione di arresto).

Specifiche

Guida

  • AcciaioST
    Zincata, passivata blu
  • Acciaio inoxNI AISI 303

Puntale
Acciaio INOX AISI 303

Leva
Plastica, poliftalammide (PPA)

  • Rinforzo in fibra di vetro
  • neroSWSW

Molla di compressione
Acciaio INOX AISI 302

RoHS

Accessorio

Bussole di posizionamento GN 412.2 (con collare)
Bussole di posizionamento GN 412.4 (con collare)
Bussole di posizionamento GN 412.3 (con cono di entrata)
Bussole di posizionamento GN 412.5 (con cono di entrata)
Bussole distanziali GN 609.5 (acciaio INOX)
Flange di posizionamento GN 412.1 (Lega di zinco pressofusa)
Dadi esagonali sottili GN 909
Dadi esagonali sottili in acciaio INOX GN 909.5

GN 823 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con leva di azionamento, con filettatura esterna disegno
Nascondi disegno tecnico
GN 823 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con leva di azionamento, con filettatura esterna disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto
CCon posizione di arresto

Codifica

RFilettatura standard
FFilettatura fine
Mostra / Nascondi colonne
d1
Puntale h9
Foro  +0.08 / +0.03		l1d2
Codifica R
Codifica F		d3l2l3l4l5 ≈l6 ≈l7 ≈A/F
45M 10M 10 x 117820262304715
55M 10M 10 x 117820262304715
67M 12M 12 x 1,5221027353406319
77M 12M 12 x 1,5221027353406319
810M 16M 16 x 1,5261233433517822
1010M 16M 16 x 1,5261233433517822

Selezione e configurazione articolo
Diametro d1
Lunghezza l1
Tipo


Codifica


Materiale


Colore
nero
Specifiche

Diametro d1
Lunghezza l1
Tipo


Codifica


Materiale


Colore
nero

Parte selezionata (Come ordinare)

Totale (netto)
12,50 CHF
più IVA 1,01 CHF
lordo 13,51 CHF
#artikelLagerbestandAnfrageUsa
Peso: 26,000 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 800,00 CHF > 25 % di sconto
da 1500,00 CHF > 30 % di sconto
da 2500,00 CHF > 35 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
