GN 823 Doigts d’indexage Acier / inox, avec manette d’actionnement et filetage extérieur

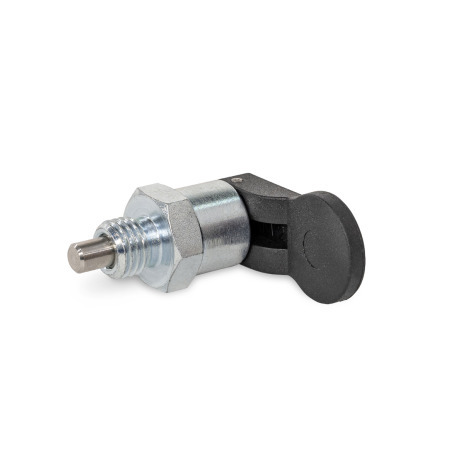

Doigts d’indexage GN 823: Acier / inox, avec manette d’actionnement et filetage extérieur
Type: B - Sans position de repos
Matériau: ST - Acier
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Vidéo d'application GN 823 Exemples d'application GN 823 Liste des types de doigts d'indexage Informations sur la capacité de charge Filetage métrique fin ISO DIN 13 Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les doigts d’indexage GN 823 avec manette d’actionnement peuvent, par exemple, être utilisés pour bloquer les chariots dans les guides. Il suffit d’appuyer sur la manette d’actionnement pour rétracter la goupille de centrage.

Le type C peut également être actionné en tirant et en bloquant la goupille de centrage en position rétractée (position de repos).

Spécifications

Guide

  • AcierST
    Zingué, passivé bleu
  • InoxNI AISI 303

Goupille de centrage
Inox AISI 303

Levier
Plastique, polyphthalamide (PPA)

  • Renforcé de fibre de verre
  • NoirSWSW

Ressort de pression
Inox AISI 302

RoHS

Accessoire

GN 412.2 Douilles de positionnement (avec collier)
GN 412.4 Douilles de positionnement (avec collier)
GN 412.3 Douilles de positionnement (avec cône d'accélération)
GN 412.5 Douilles de positionnement (avec cône d'accélération)
GN 609.5 Entretoises (inox)
GN 412.1 Supports pour doigt d'indexage (Zinc moulé sous pression)
GN 909 Écrous plats à 6 pans
GN 909.5 Écrous plats à 6 pans en inox

GN 823 Doigts d’indexage, acier / inox, avec manette d’actionnement et filetage extérieur schéma
Masquer schéma technique
GN 823 Doigts d’indexage, acier / inox, avec manette d’actionnement et filetage extérieur schéma

Options d'article/Tableau

Type

BSans position de repos
CAvec position de repos

Codage

RFiletage standard
FFiletage fin
Afficher/Masquer colonnes
d1
Doigt h9
Guide +0.08 / +0.03		l1d2
Codage R
Codage F		d3l2l3l4l5 ≈l6 ≈l7 ≈A/FCharge du ressort en N ≈
Initiale
Finale
45M 10M 10 x 117820262304715310
55M 10M 10 x 117820262304715310
67M 12M 12 x 1,52210273534063197.520
77M 12M 12 x 1,52210273534063197.520
810M 16M 16 x 1,52612334335178221234
1010M 16M 16 x 1,52612334335178221234

Configuration et prix
Diamètre d1
Longueur l1
Type


Codage


Matériau


Couleur
Noir
Caractéristiques

Diamètre d1
Longueur l1
Type


Codage


Matériau


Couleur
Noir

Exemples d'application GN 823
c47414db-504e-4a2d-9851-210e816b245c

Pièce sélectionnée (Comment commander)

Total (net)
12,50 CHF
plus TVA 1,01 CHF
brute 13,51 CHF
Disponible dans les 2-5 jours
Poids: 0,026 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 800,00 CHF -> 25 % de réduction
à partir de 1500,00 CHF -> 30 % de réduction
à partir de 2500,00 CHF -> 35 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
