GN 7017 Pistoncini di posizionamento a molla Acciaio INOX, con leva, con e senza posizione di arresto

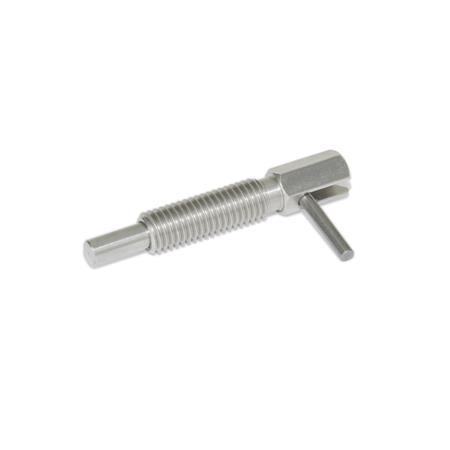

Pistoncini di posizionamento a molla GN 7017: Acciaio INOX, con leva, con e senza posizione di arresto
Tipo: C - Con posizione di arresto, senza controdado
Materiale: NI - Acciaio inox
Acciaio-inox-in-classe-di-qualita-1

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Hanser comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Hanser sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
Elenco dei tipi di pistoncini di posizionamento a molla Informazioni sulla portata Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I pistoncini di posizionamento a molla GN 7017, di dimensioni ridotte, vengono azionati da una leva. Consentono un impiego universale grazie alla capacità di prevenire errori di allineamento e posizione dei fori di posizionamento corrispondenti.

I tipi C / CK con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta.

Al montaggio, durante il serraggio del controdado non superare le coppie di serraggio massime indicate nella tabella.

Specifiche

Guida / Puntale / Leva
Acciaio inoxNI AISI 303

Molla di compressione
Acciaio INOX AISI 301

Dado esagonale ISO 8675
Acciaio INOX AISI 304

RoHS

GN 7017 Pistoncini di posizionamento a molla in acciaio INOX, con leva, con e senza posizione di arresto disegno
Nascondi disegno tecnico
GN 7017 Pistoncini di posizionamento a molla in acciaio INOX, con leva, con e senza posizione di arresto disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto, senza controdado
BKSenza posizione di arresto, con controdado
CCon posizione di arresto, senza controdado
CKCon posizione di arresto, con controdado
Mostra / Nascondi colonne
d1
Puntale h11
Foro alesato +0.03 / +0.08		d2d3l1l2l3l4l5A/FCoppia di serraggio
max. in Nm		Carico
della molla in N≈
iniziale

finale
4M 62.5329.5202.51661,6310
5M 834212273.119.584,53.513.5
6M 103.5511433.53.7241010416
8M 125541931.84.3321213422
10M 16577.52550.5533.51642423

Selezione e configurazione articolo
Diametro vite d1
Filettatura collare d2
Tipo




Materiale

Specifiche

Diametro vite d1
Filettatura collare d2
Tipo




Materiale

Parte selezionata (Come ordinare)

Totale (netto)
11,55 CHF
più IVA 0,94 CHF
lordo 12,49 CHF
In magazzino
Peso: 0,006 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
