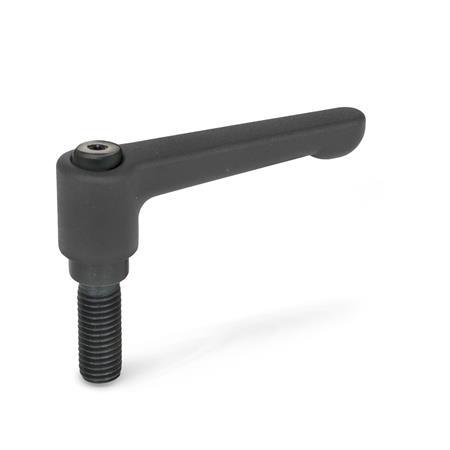

GN 302 Maniglie a ripresa piatte Lega di zinco pressofusa, inserto in acciaio brunito, con filettatura esterna

Maniglie a ripresa piatte GN 302: Lega di zinco pressofusa, inserto in acciaio brunito, con filettatura esterna
Colore: SW - nero, RAL 9005, finitura testurizzata

Descrizione del prodotto

Le maniglie a ripresa GN 302 hanno una leva diritta, non inclinata, parallela alla superficie di serraggio.

Le maniglie a ripresa sono particolarmente adatte per tutte le applicazioni con limitati spazi di manovra o quando la leva deve assumere una posizione particolare. L’inserto centrale è collegato alla leva tramite dentature facili da disimpegnare.

Tirando la leva si disimpegnano le dentature e la leva può essere ruotata nella posizione di serraggio ideale. Rilasciando la leva, la dentature ritornano automaticamente in presa.

Specifiche

Impugnatura
Lega di zinco pressofusa
Rivestimento con polveri

  • nero, RAL 9005, finitura testurizzataSWSW
  • arancione, RAL 2004, finitura testurizzataOSOS
  • rosso, RAL 3000, finitura testurizzataRSRS
  • argento, RAL 9006, finitura testurizzataSRSR

Inserto / vite di fissaggio
Acciaio, Brunito
Classe 5.8

RoHS

Su richiesta

Con filettature in pollici

GN 302 Maniglie a ripresa piatte, lega di zinco pressofusa, inserto in acciaio, con perno filettato disegno
Nascondi disegno tecnico
GN 302 Maniglie a ripresa piatte, lega di zinco pressofusa, inserto in acciaio, con perno filettato disegno

Opzioni articolo / Tabella
Mostra / Nascondi colonne
l1d1l2d3d4h1h2h3h4
Corsa
22M 3-68101216---810.518.5216.53
22M 4M 51216202532---810.518.5216.53
30M 3-68101216---101324.54223.5
30M 4-1216202532---101324.54223.5
30M 5M 612162025324050-101324.54223.5
45M 4-1216202532---101324.54223.5
45M 5M 612162025324050-101324.54223.5
63M 6M 8121620253240506313.517.5316.528.54
63M 10-20253240506380-13.517.5316.528.54
78M 8M 1016202532405063801621368344
78M 12-20253240506380-1621368344

Selezione e configurazione articolo
Lunghezza impugnatura l1
Filettatura di collegamento d1
Lunghezza filettatura l2
Colore
arancione
rosso
argento
nero
Specifiche

Lunghezza impugnatura l1
Filettatura di collegamento d1
Lunghezza filettatura l2
Colore
arancione
rosso
argento
nero

Parte selezionata (Come ordinare)

Totale (netto)
6,00 CHF
più IVA 0,49 CHF
lordo 6,49 CHF
In magazzino
Peso: 0,013 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
