GN 269 Manovelle in acciaio INOX

Foto

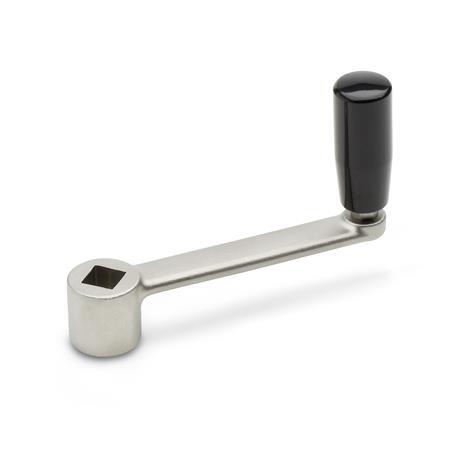

GN 269 Manovelle in acciaio INOX Bohrung: V - Con quadro
Bohrung: V - Con quadro
GN 269 Manovelle in acciaio INOX Bohrung: V - Con quadro GN 269 Manovelle in acciaio INOX Bohrung: B - Foro alesato
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le manovelle in acciaio INOX GN 269 sono progettate per soddisfare i più severi requisiti igienici.

Le impugnature cilindriche sono realizzate in materiale termoindurente che, in generale, garantisce una buona stabilità in caso di esposizione alle sostanze chimiche.

Specifiche

Corpo
Fusione di precisione in acciaio INOX
AISI CF-8
Superficie di contatto del mozzo lavorata


Impugnature girevoli
Simili a GN 598.1

  • Plastica (duroplasto PF)
    Colore nero, finitura lucida
  • Albero di comando
    Acciaio INOX AISI 304

RoHS

Su richiesta

Manovella in acciaio INOX con impugnatura ribaltabile GN 798.5

Disegno tecnico

3D
Nascondi disegno tecnico
GN 269 Manovelle in acciaio INOX disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
Lunghezza ld1 H9
Foro alesato
H11
Quadro
d2h1h2h3h4Ø
Impugnatura
80B 10V 10222215.46.64518
100B 12V 12262617.78.35521
125B 14V 14282818.89.27123
160B 17V 17323222.69.47123
200B 19V 193838289.47123

Selezione e configurazione articolo

Apri configuratore 3D
Lunghezza l
Foro alesato d1
Quadro s

Forature trasversali GN 110 (ordine speciale)

f8ca6d28-dd73-48fa-98c4-bb48305c7686
Mostra / Nascondi colonne
d1 H7
H11
d1 H7
H11
d2d3Lunghezza l
Versione standard
Lunghezza l
Volantini DIN 950 / GN 949
per Ø 250
672.5M 34.5-
893M 55.54.5
10113M 55.54.5
12134M 66.55.5
14154M 66.55.5
16175M 687
18195M 687
20215M 687
22236M 6109
24256M 6109
26276M 6109

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d2 H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Parte selezionata (Come ordinare)

Totale (netto)
49,85 CHF
più IVA 4,04 CHF
lordo 53,89 CHF
In magazzino
Peso: 0,120 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
