DIN 468 Manovelle Ghisa

Foto

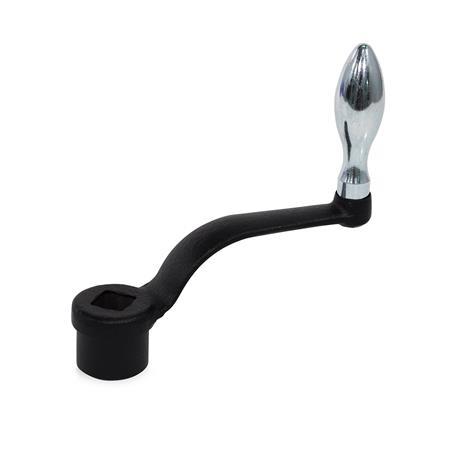

DIN 468 Manovelle, ghisa Bohrungskennzeichen: V - Con quadro
Tipo: F - Con impugnatura fissa
Bohrungskennzeichen: V - Con quadro
Tipo: F - Con impugnatura fissa
DIN 468 Manovelle, ghisa Bohrungskennzeichen: V - Con quadro
Tipo: F - Con impugnatura fissa DIN 468 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: D - Con impugnatura girevole DIN 468 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: F - Con impugnatura fissa DIN 468 Manovelle, ghisa Bohrungskennzeichen: V - Con quadro
Tipo: D - Con impugnatura girevole

Disegno tecnico

3D
Nascondi disegno tecnico
DIN 468 Manovelle, ghisa disegno

Opzioni articolo / Tabella

Tipo

FCon impugnatura fissa
DCon impugnatura girevole
Mostra / Nascondi colonne
Lunghezza lH11
Quadro
e min.
(Colonna  1)

(Colonna 2)
d1  H7
Foro alesato
d2h1h2h3h4 ≈
Tipo D

Tipo F
Ø
Impugnatura
63V 10-13.1--2020113254.55016
80V 10V 1213.116.1B 824241338615618
100V 12V 1416.118.1B 1028281348676420
125V 14V 1718.122.2B 1034341455767222
160V 17V 1922.225.2B 1438381465838025
200V 19V 2225.228.2B 174444217896.59028
250V 22V 2428.232.2B 1748482190105.510032
315V 24V 2732.236.2B 2054542610511711236

Selezione e configurazione articolo

Apri configuratore 3D
Lunghezza l
Quadro s
Foro alesato d1
Tipo


Forature trasversali GN 110 (ordine speciale)

f8ca6d28-dd73-48fa-98c4-bb48305c7686
Mostra / Nascondi colonne
d1 H7
H11
d1 H7
H11
d2d3Lunghezza l
Versione standard
Lunghezza l
Volantini DIN 950 / GN 949
per Ø 250
672.5M 34.5-
893M 55.54.5
10113M 55.54.5
12134M 66.55.5
14154M 66.55.5
16175M 687
18195M 687
20215M 687
22236M 6109
24256M 6109
26276M 6109

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d2 H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

6df6d732-25ae-4db8-8ad2-f11ca730e67b

Parte selezionata (Come ordinare)

Totale (netto)
25,10 CHF
più IVA 2,03 CHF
lordo 27,13 CHF
Disponibile entro 2-5 giorni
Peso: 0,110 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
