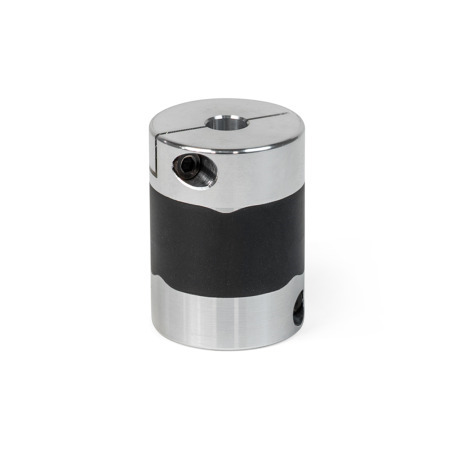

GN 2248 Accouplements flexibles Aluminium vulcanisé, antivibratoire, avec moyeu de serrage

Comme toutes les pièces mécaniques, les arbres sont soumis à des tolérances de fabrication et d'assemblage qui ne peuvent généralement pas être entièrement éliminées même avec des mesures techniques poussées.
Si ces écarts ne sont pas pris en compte dans la conception, il peut en résulter des vibrations, des bruits de fonctionnement et une usure ou un endommagement des arbres et de leurs roulements.
Des accouplements appropriés permettent non seulement de compenser efficacement les erreurs d'alignement et de battement, mais aussi de simplifier considérablement le processus d'assemblage, réduisant ainsi le travail global nécessaire.
Les erreurs de désalignement et de battement des arbres peuvent être de nature différente et doivent toujours être prises en considération lors du choix de l'accouplement approprié.

Type d'erreur

Schéma de désalignement

Latéral
De fait, les axes des arbres sont parallèles, mais sont décalés latéralement et ne sont pas alignés.

Angulaire
Les axes des arbres se situent sur des plans différents, et se rejoignent à un certain angle.

Axial
Les arbres se déplacent axialement le long de l'axe de rotation.

Battement
Les arbres se déplacent radialement hors du centre de l'axe de rotation.

Pour une fixation correcte des moyeux d'accouplement, l'arbre doit être installé à la profondeur d'insertion recommandée l₂. La profondeur d'insertion de l'arbre l₂ est spécifiée dans la feuille de normes de l'accouplement correspondant.
Si la profondeur d'insertion est trop faible, l'arbre pourrait glisser hors de l'accouplement ou le moyeu de serrage pourrait se casser. Si l'arbre est inséré trop profondément, des interférences peuvent se produire à l'intérieur de l'accouplement, ce qui pourrait l'endommager.

Les schémas montrent la variation de la rigidité torsionnelle statique dans la plage de température de fonctionnement admissible, en supposant que la rigidité torsionnelle statique à 20 °C est de 100 %. La rigidité torsionnelle des accouplements diminue avec l'augmentation de la température.

Lorsque les extrémités des arbres sont installées en position excentrée, l'accouplement tente constamment de revenir à sa position neutre. La force résultante est appelée force de rappel.
Si les accouplements sont installés avec la plus faible excentricité possible, les forces de rappel résultantes sont plus faibles. Cela réduit également la force agissant sur le roulement de l'arbre.

Si le couplage est soumis à une forte pression, à une charge de compression dans le sens axial, il s'efforcera de revenir en position neutre. La force qui contrecarre la force de compression est appelée force de rappel.
La diminution de la compression agissant sur un couplage entraîne une diminution de la force de rappel et de la force exercée axialement. Il faut toujours en tenir compte lors du dimensionnement du couplage.
