Type: A - sans contre-écrou, avec bouton
N° d'identification: 1 - Goupille de centrage sans filetage interne
Famille de produits Inox, classe de qualité 1
La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.
Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:
Inox, classe de qualité 1
Inox, classe de qualité 2
Inox, classe de qualité 4Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable
Afficher tous les produits en acier inoxydable
Description du produit

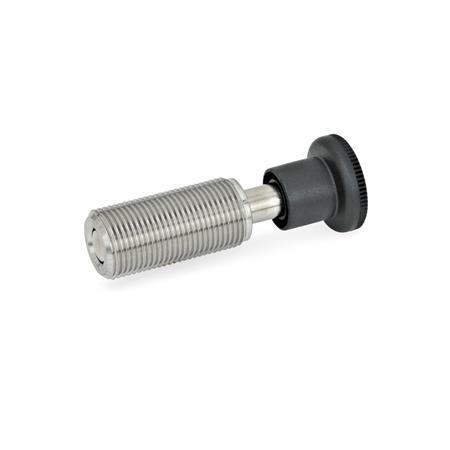

La goupille de centrage des boulons-ressorts en inox GN 313 ne dépasse pas en position de repos.
Elle peut être actionnée manuellement ou mécaniquement pour les types D et DK (vérin pneumatique, disque à cames, etc.) ; dans ce cas, elle ne dépassera que lors de son actionnement.
En utilisant le filetage interne au niveau du repère 2 côté pression, on peut, par exemple, actionner des boulons de pression spéciaux ou un dispositif à tige.
Les outils de montage GN 613.1 (disponibles en accessoire) raccourcissent le temps de montage et facilitent le maintien du mécanisme en place lors de la fixation du contre-écrou. Le outils de montage est inséré sur le côté, entre le bouton et le guide, où il s'engage dans la fente du guide.
Spécifications
Guide
InoxNI AISI 303
Goupille de centrage
Inox AISI 303
nickelé chimiquement
Bouton
Plastique, Polyamide (PA)
- noir mat
- non amovible
Ressort de compression
Inox AISI 316Ti
Contre-écrou ISO 8675
Inox A2
RoHS
