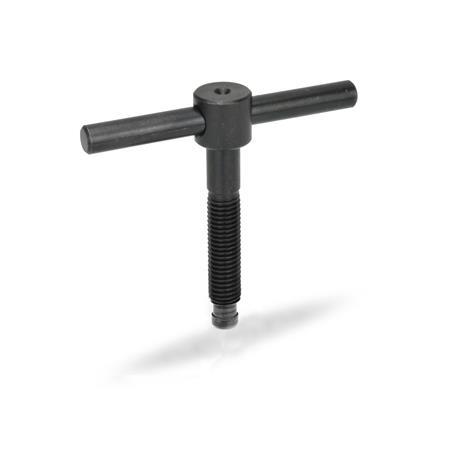

DIN 6304 Vis à broche Acier, à barre fixe

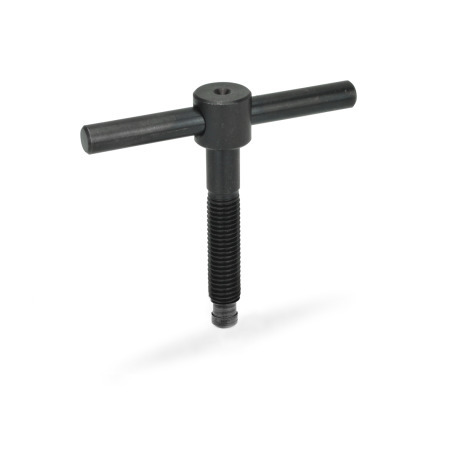

Vis à broche DIN 6304: Acier, à barre fixe
Type: E - sans patin

Description du produit

Les vis à broche DIN 6304 sont utilisés à des fins de serrage et de compression. Lorsqu'ils sont associés à des patins ou à des plaques de base, ils offrent une surface de contact plus importante et permettent de compenser les différences d'angle.

Le circlip offre une façon simple et rapide de connecter le patin à la vis à broche.

Le patin GN 6311.1 (type F) peut être utilisé à la place du patin DIN 6311. Dans ce cas, la vis à broche et le patin doivent être commandés séparément.

Spécifications

Vis à broche
Acier

  • Classe 5.8 de résistance à la traction
  • noirci
  • Point de butée durci

Patin pour type F
Acier

  • cémenté
  • noirci
  • anneau de blocage
    Ressort en fil d'acier

RoHS

Accessoire

Patins GN 6311.1

DIN 6304 Vis à broche, acier, à barre fixe schéma
Masquer schéma technique
DIN 6304 Vis à broche, acier, à barre fixe schéma

Options d'article/Tableau

Type

Esans patin
Favec patin DIN 6311
Afficher/Masquer colonnes
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254.51050102.25.4
M 85060-146612601536.8
M 106070-18881480203.68.2
M 127080-2010818100204.58.6
M 16759011024121220120205.310.6
M 207590110301615.528140205.612.4

Configuration et prix
Filetage de raccordement d1
Longueur du boulon l1
Type


Filetage de raccordement d1
Longueur du boulon l1
Type


Conseil de pose (type F)

Le patin doit être maintenu à un angle permettant au circlip de tomber au fond de sa gorge, extrémité fendue vers le bas. Le point de butée est alors exposé vers le haut par rapport à l'extrémité fendue du circlip, selon l'angle le plus faible possible, puis repoussé.
Schéma GN 6311

Pièce sélectionnée (Comment commander)

Total (net)
12,15 CHF
plus TVA 0,98 CHF
brute 13,13 CHF
Disponible dans les 2-5 jours
Poids: 0,022 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
