DIN 6304 Knebelschrauben Stahl, mit festem Knebel

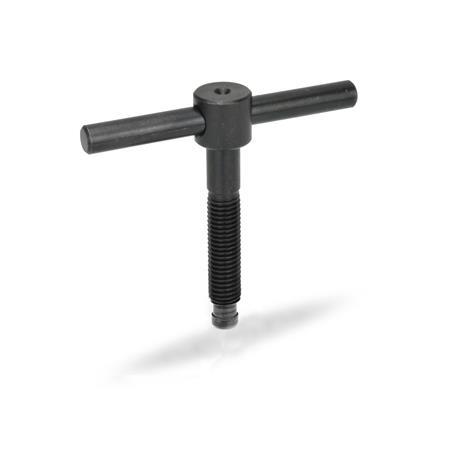

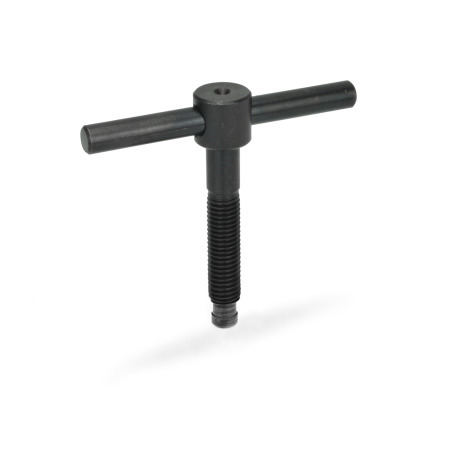

Knebelschrauben DIN 6304: Stahl, mit festem Knebel
Form: E - ohne Druckstück
ISO-Passungen Festigkeitsklassen von Schrauben

Produktbeschreibung

Knebelschrauben DIN 6304 werden zum Spannen und Andrücken verwendet. Durch die Kombination mit Druckstücken oder Fußtellern wird die Auflagefläche vergrößert und ein Winkelausgleich erreicht.

Die Montage des Druckstücks (Form F) wird erleichtert, wenn der Druckzapfen schräg an der geschlossenen Seite des Sprengrings angesetzt und anschließend eingedrückt wird.

Ausführung

Knebelschraube
Stahl

  • Festigkeitsklasse 5.8
  • brüniert
  • Druckzapfen gehärtet

Druckstück bei Form F
Stahl

  • einsatzgehärtet
  • brüniert
  • Sprengring
    Federstahldraht

RoHS

Zubehör

GN 6311.1 Druckstücke

DIN 6304 Knebelschrauben, Stahl, mit festem Knebel Skizze
Technische Zeichnung ausblenden
DIN 6304 Knebelschrauben, Stahl, mit festem Knebel Skizze

Artikelvarianten / Tabelle

Form

Eohne Druckstück
Fmit Druckstück DIN 6311
Spalten ein-/ausblenden
d1l1d2d3d4 h11l2l3l4l5 ≈z ≈
M 64050-1254.51050102.25.4
M 85060-146612601536.8
M 106070-18881480203.68.2
M 127080-2010818100204.58.6
M 16759011024121220120205.310.6
M 207590110301615.528140205.612.4

Artikelauswahl und -konfiguration
Anschlussgewinde d1
Bolzenlänge l1
Form


Anschlussgewinde d1
Bolzenlänge l1
Form


Montagehinweis (Form F)

Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Druckzapfen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
8feb269b-c627-424b-90a4-1b64dc5489fd

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
12,15 CHF
zzgl. ges. Mehrwertsteuer 0,98 CHF
brutto 13,13 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,022 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 800,00 CHF -> 25 % Rabatt
ab 1500,00 CHF -> 30 % Rabatt
ab 2500,00 CHF -> 35 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

DIN 6304-M6-40-EDIN 6304-M6-40-FDIN 6304-M6-50-EDIN 6304-M6-50-FDIN 6304-M8-50-EDIN 6304-M8-50-FDIN 6304-M8-60-EDIN 6304-M8-60-FDIN 6304-M10-60-EDIN 6304-M10-60-FDIN 6304-M10-70-EDIN 6304-M10-70-FDIN 6304-M12-70-EDIN 6304-M12-70-FDIN 6304-M12-80-EDIN 6304-M12-80-FDIN 6304-M16-75-EDIN 6304-M16-75-FDIN 6304-M16-90-EDIN 6304-M16-90-FDIN 6304-M16-110-EDIN 6304-M16-110-FDIN 6304-M20-75-EDIN 6304-M20-75-FDIN 6304-M20-90-EDIN 6304-M20-90-FDIN 6304-M20-110-EDIN 6304-M20-110-F
