GN 603.1 Manettes indexables plastique, douille en inox, avec bouton de déverrouillage

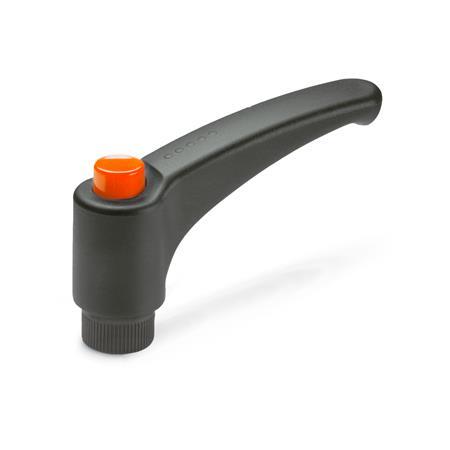

Manettes indexables GN 603.1: plastique, douille en inox, avec bouton de déverrouillage
Original design
code: ERX.SST
Couleur du bouton de déverrouillage: DOR - orange, RAL 2004, brillant
Inox-classe-de-qualite-1

Famille de produits Inox, classe de qualité 1

La gamme de produits Hanser comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Hanser sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Ergostyle

Famille de produits Ergostyle

Les pièces standard Ergostyle associent fonctionnalité et ergonomie à une apparence attrayante. Les nombreux prix attribués en matière de design constituent une preuve de grande qualité. Les produits Ergostyle sont marqués de cinq petits points.

  • un design fonctionnel et ergonomique
  • qualité de conception exceptionnelle (nombreux prix de design)
Afficher tous les produits Ergostyle
Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Comme tous les produits de la famille Ergostyle®, les manettes indexables GN 603.1 sont réputées pour leur style mais aussi pour leur forme ergonomique.

Comme toutes les manettes indexables, elles sont idéales pour serrer des pièces dans un espace restreint ou positionner la manette dans une position particulière. L'insert central est relié à la manette par des dentelures faciles à libérer.

Le bouton de déverrouillage facilite le débrayage. Son utilisation est limitée aux applications pour lesquelles le démontage du levier n'est pas nécessaire pour l'installation.

Spécifications

Poignée
Plastique, polyamide (PA)

  • renforcé de fibre de verre
  • Température de fonctionnement -30 °C à +130 °C
  • gris foncé, mat, similaire à RAL 7021

Bouton de déverrouillage
Plastique, polyamide (PA)

  • gris foncé, RAL 7021, brillantDSGDSG
  • orange, RAL 2004, brillantDORDOR
  • gris, RAL 7035, brillantDGRDGR
  • jaune, RAL 1021, brillantDGBDGB
  • bleu, RAL 5024, brillantDBLDBL
  • rouge, RAL 3000, brillantDRTDRT
  • vert, RAL 6017, brillantDGNDGN

Insert
Plastique, polyamide (PA)

  • renforcé de fibre de verre
  • noir
  • douille filetée
    Inox AISI 303

RoHS

GN 603.1 Manettes indexables, plastique, douille en inox, avec bouton de déverrouillage schéma
Masquer schéma technique
GN 603.1 Manettes indexables, plastique, douille en inox, avec bouton de déverrouillage schéma

Options d'article/Tableau
Afficher/Masquer colonnes
l1d1d2d3h1h2h3h4
Course		t
min.
30M 51215.529.56303.56
30M 61215.529.56303.510
44M 51215.529.5632.53.56
44M 61215.529.5632.53.510
63M 6151937.5843412
63M 8151937.5843413
78M 81923471254413
78M 101923471254417
95M 1221.526.554.51364.54.520
108M 12253054.51165.54.520

Configuration et prix
Longueur de la poignée l1
Filetage de raccordement d1
Couleur du bouton de déverrouillage
bleu
jaune
vert
gris
orange
rouge
gris foncé
Caractéristiques

Longueur de la poignée l1
Filetage de raccordement d1
Couleur du bouton de déverrouillage
bleu
jaune
vert
gris
orange
rouge
gris foncé

Pièce sélectionnée (Comment commander)

Total (net)
8,50 CHF
plus TVA 0,69 CHF
brute 9,19 CHF
Disponible dans les 2-5 jours
ELESA Code: 235101-C2
Description: ERX.44-SST M5-C2
Poids: 0,010 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
