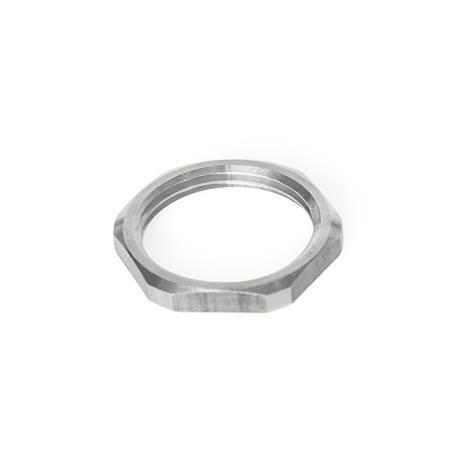

Befestigungsmuttern GN 7430

Produktfamilie Edelstahl-Güteklasse 4

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Edelstahl-Eigenschaften

Produktbeschreibung

Mit Befestigungsmuttern GN 7430 werden beispielsweise Be- und Entlüftungselemente, Ölschaugläser oder Verschlussschrauben befestigt, wenn die Wandstärke zum Einbringen eines Gewindes zu gering ist oder dieses zur Fertigungsvereinfachung vermieden werden soll.

Das ausreichend groß gestaltete Sechskant-Profil ist nur auf einer Seite gefast, wodurch sich die Auflagefläche und die Gewindelänge vergrößert.

Die Edelstahl-Ausführungen lassen sich im Gehäuseinneren durch Schweißpunkte sichern, um die Montage zu erleichtern, sie eignen sich generell für Anwendungen mit aggressiven Umgebungsbedingungen.

Ausführung

Edelstahl 1.4404A4
blank

RoHS

d₁	d₁	b	d₂ +0.3 empfohlener Bohrungs-Ø	e ≈	s

M 16 x 1,5	G 3/8	3	16	23	21
M 20 x 1,5	G 1/2	4	20	26	24
M 26 x 1,5	G 3/4	4	26	32.5	30
M 33 x 1,5	G 1	5	33	44.5	41
M 42 x 1,5	G 1 1/4	5	42	54.5	50
G 3/8	G 3/8	3	16.7	23	21
G 1/2	G 3/8	4	21	26	24
G 3/4	G 3/8	4	26.5	32.5	30
G 1	G 3/8	5	33	44.5	41
G 1 1/4	G 3/8	5	42	50.5	46

d₁

d₂ +0.3
empfohlener
Bohrungs-Ø

e ≈
