GN 743.8 Ölschaugläser mit kegeligem Gewinde Messing, bis 180 °C

Produktbild

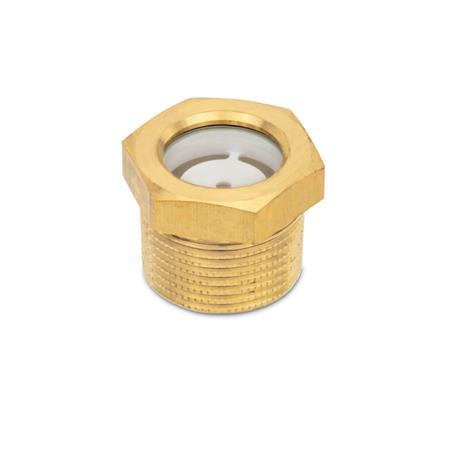

GN 743.8 Ölschaugläser mit kegeligem Gewinde, Messing / Sicherheitsglas (ESG) Form: A - mit Reflektor
Form: A - mit Reflektor
GN 743.8 Ölschaugläser mit kegeligem Gewinde, Messing / Sicherheitsglas (ESG) Form: A - mit Reflektor GN 743.8 Ölschaugläser mit kegeligem Gewinde, Messing / Sicherheitsglas (ESG) Form: B - ohne Reflektor

Produktbeschreibung

Hinweis

Das kegelige Gewinde der Ölschaugläser GN 743.8 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.

Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.

Ausführung

Gehäuse
Messing
CuZn40Pb2
Reflektor
Thermoplast (Polysulfon)
Sichtscheibe
Sicherheitsglas (ESG)
temperaturbeständig bis '''180 °C
  • O-Ring
    Gummi FPM (Viton®)
    Kennung durch nicht schwarze
    Einfärbung der Dichtung

RoHS

Auf Anfrage

O-Ringe aus EPDM

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 743.8 Ölschaugläser mit kegeligem Gewinde, Messing / Sicherheitsglas (ESG) Skizze

Artikelvarianten / Tabelle

Form

Amit Reflektor
Bohne Reflektor
Spalten ein-/ausblenden
d1d2
Außengewinde
kegelig
a
Bezugs-
ebene
d3
bei a
d4
Innengewinde
zylindrisch


kegelig
el1l2l3
nutzbare
Gewindelänge
p
Gewinde-
steigung
s
11R 3/86.416.7Rp 3/8-2213610.11.3419
113/8 NPT6.117.1-3/8 NPT22156-1.4119.1
14R 1/28.221Rp 1/2-27.517713.21.8124
141/2 NPT8.121.2-1/2 NPT27.5167-1.8123.8
18R 3/49.526.4Rp 3/4-3118814.51.8127
183/4 NPT8.626.6-3/4 NPT33188-1.8128.6
24R 110.433.2Rp 1-40.521916.82.336
241 NPT10.233.7-1 NPT41.5228-2.2134.9
32R 1 1/412.742Rp 1 1/4-5324919.12.346
321 1/4 NPT10.742.2-1 1/4 NPT51.5239-2.2144.5

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Schauöffnung d1
Gewinde d2
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
12,00 CHF
zzgl. ges. Mehrwertsteuer 0,92 CHF
brutto 12,92 CHF
Kurzfristig verfügbar
Gewicht: 0,020 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
