DIN 808 Kreuzgelenke mit Gleitlager einfach oder doppelt

Produktbild

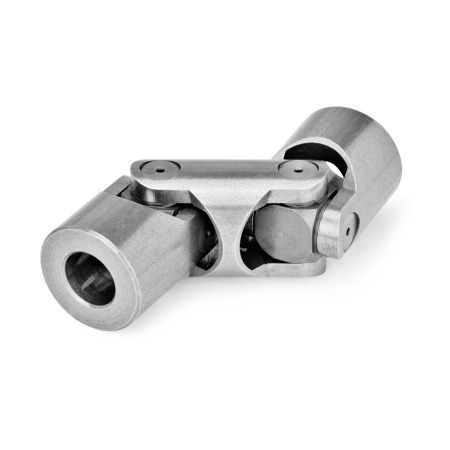

DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk
Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk
DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: B - ohne Nabennut
Form: D - Doppelgelenk DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: B - ohne Nabennut
Form: E - Einfachgelenk DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: K - mit Nabennut
Form: D - Doppelgelenk DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: K - mit Nabennut
Form: E - Einfachgelenk DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: V - mit Vierkant
Form: D - Doppelgelenk DIN 808 Kreuzgelenke mit Gleitlager Bohrungskennzeichnung: V - mit Vierkant
Form: E - Einfachgelenk

Produktbeschreibung

Hinweis

Gleitgelagerte Kreuzgelenke nach DIN 808-G sind spielarm und zeichnen sich durch grosse Präzision und hohe Lebensdauer aus.
Die jeweils zulässigen Höchstdrehzahlen sind abhängig vom Beugungswinkel, Belastung und Einsatzdauer , sollten jedoch 1000 min-1 möglichst nicht überschreiten. Bei grösseren Drehzahlen sind wartungsfreie Kreuzgelenke mit Nadellager DIN 808-W einzusetzen.
Bei der Gelenkgrössen-Ermittlung sind unbedingt die tatsächlichen Einsatzbedingungen zu berücksichtigen (Drehmoment, Drehzahl, Arbeitswinkel, usw.). Richtlinien für die Auswahl von Kreuzgelenke mit Gleitlager gibt das Schaubild.
Bei Dauerbetrieb ist für eine ausreichende Schmierung der Gelenke zu sorgen. Falls eine Tropfschmierung nicht möglich ist, sollte 1 x täglich nachgeschmiert werden. Ebenfalls hat sich der Einsatz von mit Öl bzw. Fett gefüllten Faltenbälgen HA 808.9 bewährt.

Ausführung

Stahl
blank


Gelenkwürfel / Stifte / Lagerbuchsen
einsatzgehärtet


RoHS

Auf Anfrage

mit anderen oder unterschiedlichen Anschluss-Bohrungen, sowie Sonderlängen

Technische Zeichnung

Technische Zeichnung ausblenden
DIN 808 Kreuzgelenke mit Gleitlager Skizze

Artikelvarianten / Tabelle

Bohrungskennzeichnung

Bohne Nabennut
Kmit Nabennut
V*mit Vierkant

Form

EEinfachgelenk
DDoppelgelenk

Lagerart

Gmit Gleitlager
Spalten ein-/ausblenden
d1d2 H7
Bohrung
H 10
Vierkant
l1
Form E
l2
Form D
l3l4+1
max. Einbaulänge
der Welle
105V 540-20-13
136V 64063231813
166V 6*345617228
168V 8*4062202211
1610V 8*5274262214
2210V 10*4874242612
2212V 10*6288312618
2512V 12*5686283013
2516V 12*74104373021
2814V 14*6096303613
3216V 16*68105343716
3220V 16*86124433824
3618V 18*74114374017
4220V 20*82128414618
4225V 20*108156544831
4522V 22*9514547.55022
5025V 25*108163545526
5030V 25*132188665638
5830V 30*122190616829
5832V 30*130198656833
70*35-140212707235
7040-166238837247
8040-160245808539
9540-190245808539
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Artikelauswahl und -konfiguration

Ausführungen




Lagerart

Außendurchmesser d1
Bohrungskennzeichnung



Bohrung d2
Vierkant s
Länge l1 (Form E)
Länge l2 (Form D)
Form


GN 110.1 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden
d1 H7
H11
d1 H7
H11
d2 H11
K / B
d2 H11
B
d3Länge l
K / V
Länge l
B
6-22M 344
8-33M 55.55.5
10-34M 55.56
121445M 66.57
161856M 689
20-58M 6810
22-68M 61010
25-610M 81014
3032612M 81416
35-612M 81616

Querbohrungen in Kreuzgelenkwellen und Kreuzgelenken eignen sich zur Herstellung von Welle-Nabe-Verbindungen mittels Stift oder Druckschraube. Bei Bohrungen mit Passfedernut oder Vierkant dienen sie zur Sicherung der axialen Position von Kreuzgelenk und Welle. Die Stiftbohrung d2 mit der Toleranz H11, ist für die Verwendung von Spiralspannstiften vorgesehen.
Die Position der Querbohrungen / Quergewinde in Bezug auf die Nabennut / Vierkant bzw. der Gelenke ist in der Übersicht dargestellt.
Soll eine der Wellenseiten ohne Querbohrung / Quergewinde geliefert werden, wird dies durch die Form QX an der gewünschten Stelle der Artikelnummer angegeben.

Die Querbohrung GN 110.1 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Kreuzgelenke DIN 808-16-B6-56-DG mit Querbohrung GN 110.1-QX-GE

How to order GN 110.1

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
42,50 CHF
zzgl. ges. Mehrwertsteuer 3,44 CHF
brutto 45,94 CHF
Sofort lieferbar
Gewicht: 0,030 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!


Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen
