DIN 71751 Edelstahl-Gabelgelenke

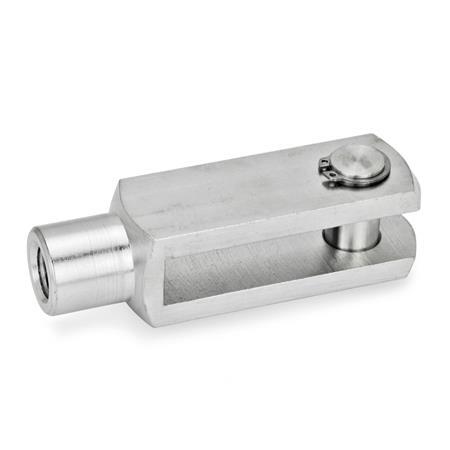

Produktbild

DIN 71751 Gabelgelenke, Edelstahl
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Edelstahl-Gabelgelenke GN 751 bestehen aus dem Gabelkopf nach DIN 71752 und einem Bolzen mit einem Sicherungsring DIN 471 (Form A).

Die Größe d1 = 20 ist bei DIN 71752 nicht vorgesehen.

Ausführung

EdelstahlNI
  • nichtrostend, 1.4301
  • blank

Sicherungsring DIN 471
Edelstahl, 1.4122

RoHS

Auf Anfrage

Gabelkopf in Anlehnung an DIN 71752 mit d1 = 30 und 35

Technische Zeichnung

Technische Zeichnung ausblenden
DIN 71751 Gabelgelenke, Edelstahl Skizze

Artikelvarianten / Tabelle

Form1

ABolzen mit Splint
CBolzen mit Sicherungsring DIN 471
Spalten ein-/ausblenden
d1
 H9/h11
l1d2abd3l2l3l4
4816M 4848162421296
51020M 51059203026367.5
61224M 612610243631439
81632M 8168143248425812
102040M 102010184060527215
122448M 122412204872628618
142856M 1428142456857210122.5
163264M 1632162664968311524
2040-M 2040203480-105-30

Artikelauswahl und -konfiguration

Ausführungen


Bohrung d1
Länge l1
Gewinde d2
Form


Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
9,10 CHF
zzgl. ges. Mehrwertsteuer 0,70 CHF
brutto 9,80 CHF
Bitte Lieferzeit anfragen
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: -
Dieser Artikel ist neu in unserem Programm. Es liegen noch keine Angaben vor.
Für aktuellere Angaben bezüglich RoHS, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!


Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

DIN 71751-4-8-M4-A-NIDIN 71751-4-8-M4-C-NIDIN 71751-4-16-M4-A-NIDIN 71751-4-16-M4-C-NIDIN 71751-5-10-M5-A-NIDIN 71751-5-10-M5-C-NIDIN 71751-5-20-M5-A-NIDIN 71751-5-20-M5-C-NIDIN 71751-6-12-M6-A-NIDIN 71751-6-12-M6-C-NIDIN 71751-6-24-M6-A-NIDIN 71751-6-24-M6-C-NIDIN 71751-8-16-M8-A-NIDIN 71751-8-16-M8-C-NIDIN 71751-8-32-M8-A-NIDIN 71751-8-32-M8-C-NIDIN 71751-10-20-M10-A-NIDIN 71751-10-20-M10-C-NIDIN 71751-10-40-M10-A-NIDIN 71751-10-40-M10-C-NIDIN 71751-12-24-M12-A-NIDIN 71751-12-24-M12-C-NIDIN 71751-12-48-M12-A-NIDIN 71751-12-48-M12-C-NIDIN 71751-14-28-M14-A-NIDIN 71751-14-28-M14-C-NIDIN 71751-14-56-M14-A-NIDIN 71751-14-56-M14-C-NIDIN 71751-16-32-M16-A-NIDIN 71751-16-32-M16-C-NIDIN 71751-16-64-M16-A-NIDIN 71751-16-64-M16-C-NIDIN 71751-20-40-M20-A-NIDIN 71751-20-40-M20-C-NI
