GN 747.2 Verschlussschrauben O-Ring eingefasst, Kunststoff, mit DIN-Einfüllsymbol

Produktbild

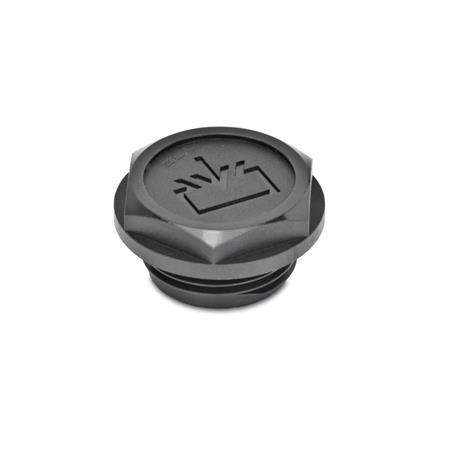

GN 747.2 Verschlussschrauben mit Einfüllsymbol, O-Ring eingefasst, Kunststoff Entlüftungsbohrung: 1 - ohne Entlüftungsbohrung
ELESA Original design
code: TCR.
Entlüftungsbohrung: 1 - ohne Entlüftungsbohrung
GN 747.2 Verschlussschrauben mit Einfüllsymbol, O-Ring eingefasst, Kunststoff Entlüftungsbohrung: 1 - ohne Entlüftungsbohrung GN 747.2 Verschlussschrauben mit Einfüllsymbol, O-Ring eingefasst, Kunststoff Entlüftungsbohrung: 2 - mit Entlüftungsbohrung

Produktbeschreibung

Ausführung

Kunststoff (Polyamid PA)

  • glasfaserverstärkt
  • temperaturbeständig bis 100 °C
  • schwarz, matt

O-Ring
Gummi NBR (Perbunan®)


RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 747.2 Verschlussschrauben mit Einfüllsymbol, O-Ring eingefasst, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

Aohne Ölmessstab

Kennziffer

1ohne Entlüftungsbohrung
2mit Entlüftungsbohrung
Spalten ein-/ausblenden
d1d2
Entlüftungs-
bohrung
d3e2l1l4s2
G 1/42152291719
G 3/821725.591822
G 1/2220.532112027
G 3/422537122232
G 123144132338
G 1 1/423853.5142646
G 1 1/224663.5152855

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Zollgewinde d1
Form

Entlüftungsbohrung


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,10 CHF
zzgl. ges. Mehrwertsteuer 0,25 CHF
brutto 3,35 CHF
Verfügbar innerhalb von 2-5 Tagen
ELESA Code: 158695
Beschreibung: TCR.1/4
Gewicht: 0,020 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
