GN 543.2 Ölschaugläser Kunststoff

Produktbild

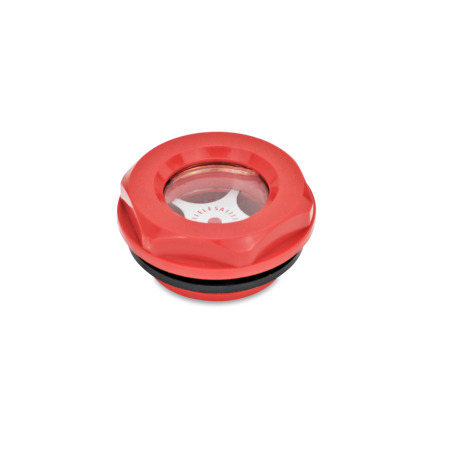

GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor
Farbe: RT - rot
ELESA Original design
code: HGFT.
Form: A - mit Reflektor
Farbe: RT - rot
GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor
Farbe: RT - rot GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor
Farbe: SW - schwarz GN 543.2 Ölschaugläser, Kunststoff Form: B - ohne Reflektor
Farbe: RT - rot GN 543.2 Ölschaugläser, Kunststoff Form: B - ohne Reflektor
Farbe: SW - schwarz

Produktbeschreibung

Hinweis

Bei Ölschaugläsern GN 543.2 wird die Sichtscheibe beim Spritzvorgang im Grundkörper eingebettet und ist damit absolut dicht.

Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.

Die rote Ausführung weist besonders auf eine ,,Kontrollstelle" hin.

Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.

Ausführung

Gehäuse
Kunststoff
Thermoplast (Polyamid PA)
  • temperaturbeständig bis 100 °C
  • druckbeständig bis 3 bar
  • schwarzSWSW
  • rotRTRT

Sichtscheibe
Kunststoff
glasklares Polyamid (PA-T)
Dichtung
Gummi NBR (Perbunan®)
Reflektor Aluminium
naturfarben eloxiert

RoHS

Zubehör

Befestigungsmuttern GN 7430

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 543.2 Ölschaugläser, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

Amit Reflektor
Bohne Reflektor
Spalten ein-/ausblenden
d1d2d3l1l2sAnzugsmoment
11G 3/82487224 ... 8
15G 1/228108.5246 ... 8
18G 3/435108.5328 ... 10
23G 143119.53810 ... 12
30G 1 1/4501194612 ... 15
40G 26812116212 ... 15

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Schauöffnung d1
Gewinde d2
Form


Farbe
RT
SW

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,05 CHF
zzgl. ges. Mehrwertsteuer 0,47 CHF
brutto 6,52 CHF
Kurzfristig verfügbar
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 543.2-11-G3/8-A-SWGN 543.2-11-G3/8-B-SWGN 543.2-11-G3/8-A-RTGN 543.2-11-G3/8-B-RTGN 543.2-15-G1/2-A-SWGN 543.2-15-G1/2-B-SWGN 543.2-15-G1/2-A-RTGN 543.2-15-G1/2-B-RTGN 543.2-18-G3/4-A-SWGN 543.2-18-G3/4-B-SWGN 543.2-18-G3/4-A-RTGN 543.2-18-G3/4-B-RTGN 543.2-23-G1-A-SWGN 543.2-23-G1-B-SWGN 543.2-23-G1-A-RTGN 543.2-23-G1-B-RTGN 543.2-30-G11/4-A-SWGN 543.2-30-G11/4-B-SWGN 543.2-30-G11/4-A-RTGN 543.2-30-G11/4-B-RTGN 543.2-40-G2-A-SWGN 543.2-40-G2-B-SWGN 543.2-40-G2-A-RTGN 543.2-40-G2-B-RT
