GN 546 Ölschaugläser ohne Markierungsring, glasklarer Kunststoff

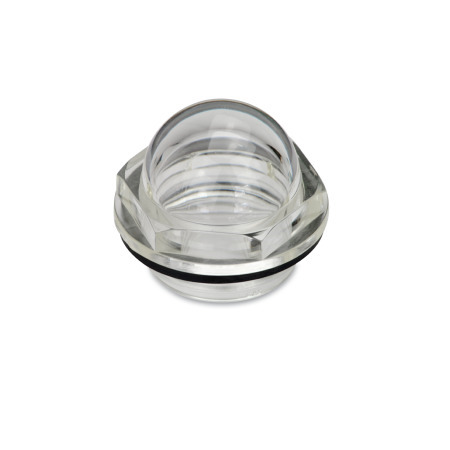

Produktbild

GN 546 Ölschaugläser ohne Markierungsring, Kunststoff
ELESA original design
code: HCFE.

Produktbeschreibung

Hinweis

Ölschaugläser GN 546 werden hauptsächlich als Ölumlaufanzeiger eingesetzt.

Diese Ölschaugläser aus Polyamid haben eine hohe mechanische Festigkeit. Deswegen sind sie verhältnismäßig dünnwandig ausgeführt und mit großer Schauöffnung.

Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.

Ausführung

Kunststoff
glasklares Polyamid (PA-T)
  • hohe mechanische Festigkeit
  • temperaturbeständig bis 100 °C
  • lösungsmittelbeständig
    jedoch nicht alkoholbeständig

Dichtung
Gummi NBR (Perbunan®)

RoHS

Zubehör

Befestigungsmuttern GN 7430

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 546 Ölschaugläser ohne Markierungsring, Kunststoff Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2d3l1l2sempfohlenes
Anzugsmoment in Nm
15G 3/822.57.513193 ... 5
19G 1/22610.516224 ... 6
25G 3/431.510.519.5276 ... 8
31G 1421124368 ... 10
38G 1 1/446.511.526.540.512 ... 15

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Schauöffnung d1
Gewinde d2

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,25 CHF
zzgl. ges. Mehrwertsteuer 0,25 CHF
brutto 3,50 CHF
Sofort lieferbar
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
