GN 356 Gummipuffer Stahl, tailliert

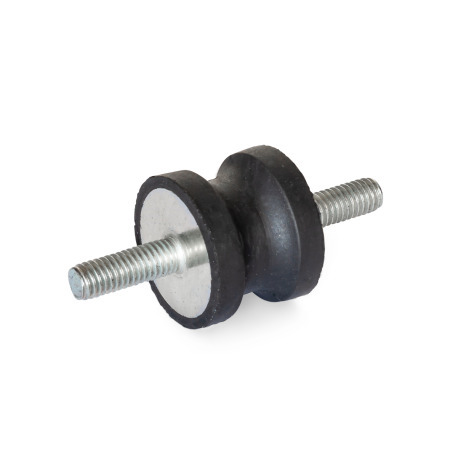

Gummipuffer GN 356: Stahl, tailliert
Form: SS - mit zwei Gewindezapfen
Bauartenübersicht Schwingungsdämpfer / Anschlagpuffer / Gummipuffer Konstruktionshinweise Anschlagpuffer / Gummipuffer Federkennwerte GN 356 / GN 456 Kunststoff-Eigenschaften

Produktbeschreibung

Gummipuffer GN 356 lagern Aggregate wie z.B. Kompressoren und Pumpen elastisch.

Die taillierte Form dämpft im Vergleich zu zylindrischen Gummipuffern seitliche Kräfte besser ab. Zudem quillt der Gummi bei Druckbelastungen nicht über den Querschnitt d1 hinaus.

Ausführung

Gummi
Naturkautschuk (NR), schwarz

  • auf Deckbleche aufvulkanisiert
  • Einsatztemperatur -40 °C bis +80 °C
  • Härte Shore A ±5
    • weich40
    • mittel55
    • hart70

Deckbleche / Gewindebuchsen / Gewindezapfen
Stahl, verzinkt, blau passiviert

RoHS

Auf Anfrage

  • Gummi in grau
GN 356 Gummipuffer, Stahl Skizze
Technische Zeichnung ausblenden
GN 356 Gummipuffer, Stahl Skizze

Artikelvarianten / Tabelle

Form

EEmit zwei Innengewinden
ESmit Innengewinde / Gewindezapfen
SSmit zwei Gewindezapfen
Spalten ein-/ausblenden
d1h
Form EE
Form ES
Form SS		d2d3Länge lst ≈
10-10108M 41014
1515151512M 41024
2015151514M 61826
2020202016M 61826
2030303014M 61826
2520202020M 61826
3020202022M 82028
3025252518M 82028
3534343425M 82028
4025252530M 82328
4030303033M 82328
4050505032M 82328
5030303042M 1028210
6060606049M 1028210
7540404060M 1237312

Artikelauswahl und -konfiguration
Außendurchmesser d1
Höhe h (Form EE)
Höhe h (Form ES)
Höhe h (Form SS)
d2
Form



Härte



Außendurchmesser d1
Höhe h (Form EE)
Höhe h (Form ES)
Höhe h (Form SS)
d2
Form



Härte



Konstruktionshinweise
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Gummi- und Anschlagpuffer nehmen vorzugsweise Druckkräfte auf. Belastungen auf Zug, Scherung, Biegung und Torsion können begrenzt eingeleitet werden, wirken sich aber negativ auf die Lebensdauer aus. Die Angaben zur Belastbarkeit im jeweiligen Normblatt bzw. technischen Anhang sind unverbindliche Richtwerte. Ein Überschreiten kann ebenfalls zur Reduzierung der Lebensdauer bzw. zum unmittelbaren Bauteilversagen führen.

Die Beispiele zeigen, wie bei ungünstigen Belastungsfällen durch einfache Anpassung der Konstruktion eine günstige Anordnung mit Druckbelastung erreicht wird.

Die Lebensdauer von Elastomer-Elementen wird durch Umweltbedingungen wie z. B. UV-Strahlung, Witterung, Kohlenwasserstoffe und Chemikalien, sowie durch Alterung beeinträchtigt. Eine entsprechend geschützte Platzierung wirkt sich günstig auf die Lebensdauer aus.

Konstruktionsbeispiele

ungünstig

günstig
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
2,10 CHF
zzgl. ges. Mehrwertsteuer 0,17 CHF
brutto 2,27 CHF
#artikelLagerbestandAnfrageUsa
Gewicht: 0,003 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
