GN 356 Tampons en caoutchouc Acier, conique

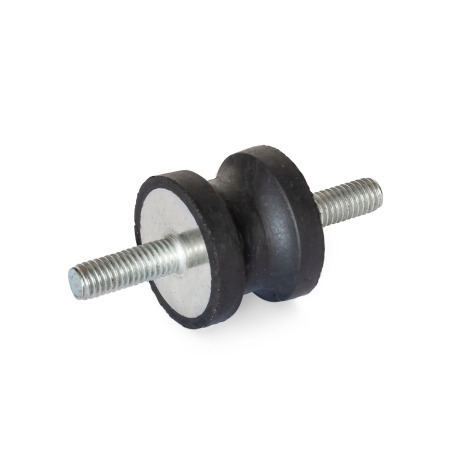

Tampons en caoutchouc GN 356: Acier, conique
Type: SS - avec deux goujons filetés
Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Instructions techniques tampons / tampons en caoutchouc Caractéristiques de résilience GN 356/GN 456 Caractéristiques du plastique

Description du produit

Les tampons en caoutchouc GN 356 fournissent un support élastique pour les équipements tels que les compresseurs et les pompes.

La forme conique absorbe mieux les forces latérales que les tampons cylindriques en caoutchouc. Le caoutchouc ne gonfle pas non plus au-delà de la section transversale d1 sous les charges de pression.

Spécifications

Caoutchouc
Caoutchouc naturel (NR), noir

  • Vulcanisé jusqu'aux plaques de recouvrement
  • Température de fonctionnement -40 °C à +80 °C
  • Dureté Shore A ±5
    • souple40
    • moyenne55
    • dur70

Plaques de recouvrement / Douilles filetées / Goujons filetés
Acier, zingué, passivé bleu

RoHS

Sur demande

Caoutchouc gris

GN 356 Tampons en caoutchouc, acier schéma
Masquer schéma technique
GN 356 Tampons en caoutchouc, acier schéma

Options d'article/Tableau

Type

EEavec deux filetages femelles
ESavec filetage interne/goujon fileté
SSavec deux goujons filetés
Afficher/Masquer colonnes
d1h
Type EE
Type ES
Type SS		d2d3Longueur lst
10-10108M 41014
1515151512M 41024
2015151514M 61826
2020202016M 61826
2030303014M 61826
2520202020M 61826
3020202022M 82028
3025252518M 82028
3534343425M 82028
4025252530M 82328
4030303033M 82328
4050505032M 82328
5030303042M 1028210
6060606049M 1028210
7540404060M 1237312

Configuration et prix
Diamètre extérieur d1
Hauteur h (Type EE)
Hauteur h (Type ES)
Hauteur h (Type SS)
d2
Type



Dureté



Diamètre extérieur d1
Hauteur h (Type EE)
Hauteur h (Type ES)
Hauteur h (Type SS)
d2
Type



Dureté



Instructions techniques
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Les plots antivibratoires et les tampons en caoutchouc absorbent mieux les efforts de compression. Bien que pouvant être en partie absorbées, les contraintes de tension, de cisaillement, de flexion et de torsion ont un impact négatif sur la durée de vie. Les valeurs indiquées dans la feuille de normes ou la section technique concernant la capacité de charge sont indicatives et non contraignantes. Tout dépassement de ces valeurs peut entraîner une diminution de la durée de vie de la pièce ou une défaillance immédiate de celle-ci.

Les exemples proposés illustrent les modifications pouvant être effectuées pour transformer des conditions de charge défavorables en configurations favorables en cas de forces de compression.

Le vieillissement et les conditions environnementales (rayons UV, intempéries, hydrocarbures et produits chimiques) peuvent réduire la durée de vie des éléments en élastomère. Un positionnement assorti d'une protection appropriée permet de prolonger la durée de vie.

Exemples de construction

Défavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629
