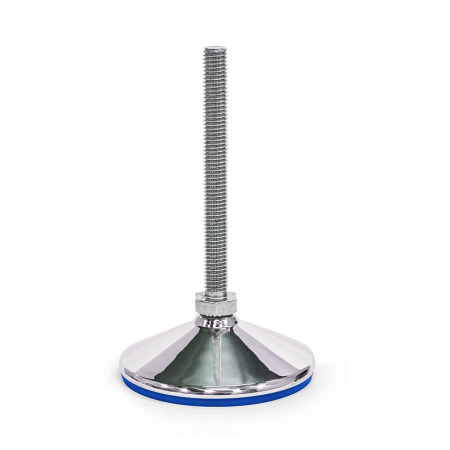

GN 17 Stellfüße Edelstahl, FDA-konform

Form (Fußteller): C7 - poliert, Gummi aufvulkanisiert, blau
Spindelvariante: S - ohne Mutter, Außensechskant unten

Produktfamilie Edelstahl-Güteklasse 1

Das Hanser Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Hanser verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

FDA konform

Belastbarkeit von Stellfüßen GN 17 / GN 18 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Stellfüße GN 17 sind für den Einsatz in aggressiven Umgebungen geeignet.

Die Ablaufschräge und die hohe Oberflächengüte des Fußtellers erleichtern die Reinigung und wirkt möglichen Ablagerungen entgegen. Die FDA-konforme und aufvulkanisierte Gummiauflage dichtet den Teller zur Aufstellfläche ab und macht den Einsatz der Füße z. B. im Lebensmittelbereich oder in der pharmazeutischen Industrie möglich.

Die Gelenkfüße werden montiert geliefert und sind nicht demontierbar.

Ausführung

Fußteller
Edelstahl 1.4301

Verstellspindel
Edelstahl 1.4305

Sechskantmutter ISO 4032
Edelstahl A2

Gummiauflage

Acrylnitril-Butadien-Kautschuk (NBR)
- schwarz bei Form C3
- blau bei Form C7
Silikon (MVQ)
weiß bei Form C4
FDA-konformer Werkstoff
Härte 85±5 Shore A
aufvulkanisiert

RoHS

GN 17 Stellfüße, Edelstahl 1.4301, FDA-konform Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form (Fußteller)

C3	poliert, Gummi aufvulkanisiert, schwarz
C4	poliert, Gummi aufvulkanisiert, weiß
C7	poliert, Gummi aufvulkanisiert, blau

Spindelvariante

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
V	ohne Mutter, Außensechskant oben und Schlüsselfläche unten
VK	mit Mutter, Außensechskant oben und Schlüsselfläche unten
W	mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten

Spalten ein-/ausblenden

d₁	d₂	l₁ Ausführung S / SK				Ausführung T / TK						l₂ Ausführung V / VK				l₃ Ausführung W

60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	129	154	179	204
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	131	156	181	206
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	155	180	205	255
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	179	229	279	-
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	133	158	183	208
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	157	182	207	257
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	181	231	281	-
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-

d₁	d₂	d₃	h₁	h₂	h₃	l₄	l₅	l₆	s	sw₁	sw₂	sw₄	sw₅	sw₆	w in °

60	M 8	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 10	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 12	-	31	-	-	-	-	-	2	17	-	-	-	-	32
60	M 16	24	-	37	33	45	45	29	2	-	12	10	12	20	32
80	M 8	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 10	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 12	-	33	-	-	-	-	-	2	17	-	-	-	-	26
80	M 16	24	-	39	35	45	45	29	2	-	12	10	12	20	26
80	M 20	30	-	39	36	56	56	36	2	-	15	13	16	24	26
80	M 24	35	-	41	38	67	67	42	2	-	19	17	20	30	26
100	M 8	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 10	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 12	-	35	-	-	-	-	-	2	17	-	-	-	-	22
100	M 16	24	-	41	37	45	45	29	2	-	12	10	12	20	22
100	M 20	30	-	41	38	56	56	36	2	-	15	13	16	24	22
100	M 24	35	-	43	40	67	67	42	2	-	19	17	20	30	22
120	M 20	-	-	43	-	-	-	-	2	-	15	-	-	-	20
120	M 24	-	-	46	-	-	-	-	2	-	19	-	-	-	20
120	M 30	-	-	50	-	-	-	-	2	-	24	-	-	-	20
