GN 155 Scharniere Kunststoff

Produktbild

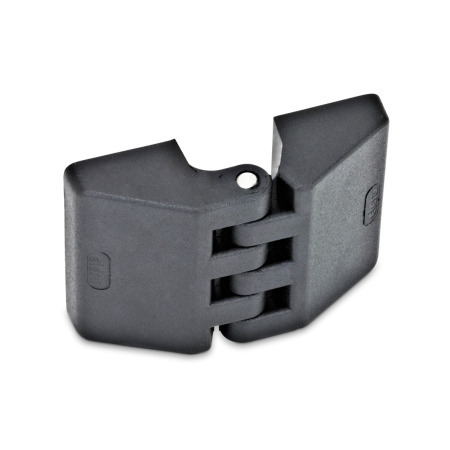

GN 155 Scharniere, Kunststoff Form: A - 2x2 Gewindesacklöcher
ELESA original design
code: CFE.
Form: A - 2x2 Gewindesacklöcher
GN 155 Scharniere, Kunststoff Form: A - 2x2 Gewindesacklöcher GN 155 Scharniere, Kunststoff Form: B - 2x2 Bohrungen für Zylinderschrauben GN 155 Scharniere, Kunststoff Form: C - 2x2 Gewindestifte GN 155 Scharniere, Kunststoff Form: D - 2x Gewindesacklöcher / 2x Gewindestift GN 155 Scharniere, Kunststoff Form: E - 2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben GN 155 Scharniere, Kunststoff Form: F - 2x Gewindestifte / 2x Bohrungen für Zylinderschrauben

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 155 Scharniere, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

A2x2 Gewindesacklöcher
B2x2 Bohrungen für Zylinderschrauben
C2x2 Gewindestifte
D2x Gewindesacklöcher / 2x Gewindestift
E2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben
F2x Gewindestifte / 2x Bohrungen für Zylinderschrauben
Spalten ein-/ausblenden
l1
Nennmaß

Istmaß
l2Nennmaß
Istmaß
d1d2d3h1h2l3l4l5m1 ± 0.3m2 ± 0.3rt
4545.53030.5M 33.32.512.59.515134301554
58594040.5M 44.3416.512.52018640.42065.5
70704848.5M 55.55201524178462476.5
97976666M 66.5627.52133161063.73389

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Breite l1
Länge l2
Form






Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
9,70 CHF
zzgl. ges. Mehrwertsteuer 0,79 CHF
brutto 10,49 CHF
Sofort lieferbar
ELESA Code: 423111
Beschreibung: CFE.30 B-M3
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 155-45-30-AGN 155-45-30-BGN 155-45-30-CGN 155-45-30-DGN 155-45-30-EGN 155-45-30-FGN 155-58-40-AGN 155-58-40-BGN 155-58-40-CGN 155-58-40-DGN 155-58-40-EGN 155-58-40-FGN 155-70-48-AGN 155-70-48-BGN 155-70-48-CGN 155-70-48-DGN 155-70-48-EGN 155-70-48-FGN 155-97-66-AGN 155-97-66-BGN 155-97-66-CGN 155-97-66-DGN 155-97-66-EGN 155-97-66-F
