GN 111.8 Halteseile Edelstahl, mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche

Produktbild

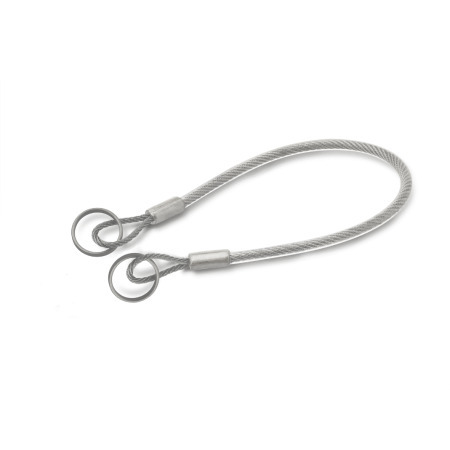

GN 111.8 Halteseile, Edelstahl 1.4401 (A4), mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche Form: A - mit 2 Schlüsselringen
Farbe: TR - transparent
Form: A - mit 2 Schlüsselringen
Farbe: TR - transparent
GN 111.8 Halteseile, Edelstahl 1.4401 (A4), mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche Form: A - mit 2 Schlüsselringen
Farbe: TR - transparent GN 111.8 Halteseile, Edelstahl 1.4401 (A4), mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche Form: B - mit Befestigungslasche und Schlüsselring
Farbe: TR - transparent
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Hinweis

Halteseile GN 111.8 sind in 3 unterschiedlichen Formen erhältlich und können dadurch in einer Vielzahl von Anwendungen z. B. als Verliersicherung sowie Verbindungs- und Befestigungsseile eingesetzt werden.

Aufgrund der Werkstoffauswahl eignen sich die Halteseile für Einsatzfälle in stark korrosivem Umfeld.

Die Schlüsselringe werden am Halteseil montiert geliefert. Bei Form A besitzen beide Ringe den gleichen Durchmesser d1.

Die Seilösen sind bei allen Formen auf Umschlag parallel zueinander angebracht, was in der vereinfachten zeichnerischen Darstellung z.T. unberücksichtigt bleibt. Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.

Form A und Form B sind optimal geeignet für Kugelsperrbolzen und Steckbolzen

*
- GN 113.11, GN 113.12 für Bolzen Ø 5, Ø 6
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 für Bolzen Ø 5, Ø 6, Ø 8
- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 für alle Bolzen

**
- GN 113.11, GN 113.12, GN 314 für Bolzen Ø 8, Ø 10, Ø 12
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 für Bolzen Ø 10, Ø 12, Ø 16, Ø 20, Ø 25

***
- GN 113.11, GN 113.12, GN 314 für Bolzen Ø 16, Ø 20, Ø 25

Ausführung

Halteseil
Edelstahl 1.4401 (A4)
mit Kunststoff (PVC) ummantelt
transparentTR


Befestigungslasche
Edelstahl 1.4401 (A4)
blank


Schlüsselring
Edelstahl 1.4571 (A4)
blank, gleitgeschliffen


Presshülsen
Edelstahl 1.4401 (A4)


RoHS

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 111.8 Halteseile, Edelstahl 1.4401 (A4), mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche Skizze

Artikelvarianten / Tabelle

Form

Amit 2 Schlüsselringen
Bmit Befestigungslasche und Schlüsselring
Spalten ein-/ausblenden
Länge ld1d2Statische Belastbarkeit in N ≈
mit Schlüsselring

ohne Schlüsselring
15014 *1751500
15018 **1.31251500
15024 ***1.51401500
20014 *1751500
20018 **1.31251500
20024 ***1.51401500
32014 *1751500
32018 **1.31251500
32024 ***1.51401500

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Länge l
d1
Form


Farbe

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,30 CHF
zzgl. ges. Mehrwertsteuer 0,51 CHF
brutto 6,81 CHF
Sofort lieferbar
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Als Favorit speichern

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 111.8-150-14-A-TRGN 111.8-150-14-B-TRGN 111.8-150-18-A-TRGN 111.8-150-18-B-TRGN 111.8-150-24-A-TRGN 111.8-150-24-B-TRGN 111.8-200-14-A-TRGN 111.8-200-14-B-TRGN 111.8-200-18-A-TRGN 111.8-200-18-B-TRGN 111.8-200-24-A-TRGN 111.8-200-24-B-TRGN 111.8-320-14-A-TRGN 111.8-320-14-B-TRGN 111.8-320-18-A-TRGN 111.8-320-18-B-TRGN 111.8-320-24-A-TRGN 111.8-320-24-B-TR
