GN 514 Edelstahl-Verriegelungsbolzen mit Herzkurven-Mechanik (Kugelschreiber-Funktionsprinzip)

Produktbild

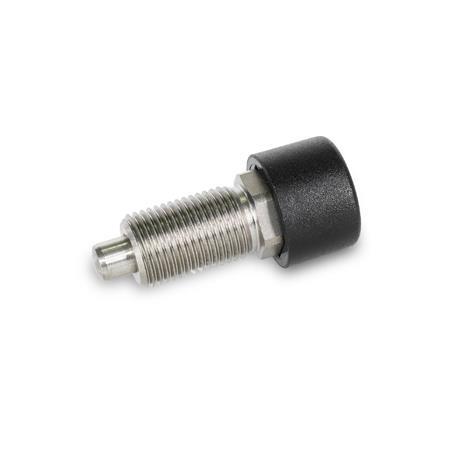

GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Form: A - ohne Kontermutter
Form: A - ohne Kontermutter
GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Form: A - ohne Kontermutter GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Form: AK - mit Kontermutter GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Form: AKN - mit Kontermutter, mit Edelstahl-Knopf GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Form: AN - ohne Kontermutter, mit Edelstahl-Knopf
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 514 Diese Seite drucken Zusammenstellung der Rastbolzen-Bauarten Belastbarkeitshinweise ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Verriegelungsbolzen GN 514 sind mit einer Herzkurven-Mechanik ausgestattet, die auf dem Kugelschreiber-Funktionsprinzip beruht. Sie werden durch wiederholte Druckbetätigung des Knopfes und damit sehr ergonomisch bedient. Aufgrund ihres Funktionsprinzips lassen sie sich gut bei beengten Platzverhältnissen einsetzen und bei Bedarf auch einfach gegen Fehlbedienung schützen.

Zunächst wird der Raststift durch Drücken des Knopfes in die Einrastposition gebracht, in welcher die Herzkurven-Mechanik automatisch verriegelt. Durch erneutes Drücken des Knopfes entriegelt die Mechanik wieder, wodurch der Raststift nach dem Loslassen per Federkraft selbstständig eingezogen wird. Dabei kann der Raststift keine axialen Kräfte aufnehmen und muss leicht zu bewegen sein.

Die Edelstahl-Ausführung eignet sich aufgrund der verwendeten A4-Werkstoffe für Einsatzfälle in stark korrosiven Umfeldern.

Ausführung

EdelstahlA4
nichtrostend, 1.4401

  • Raststift
    Edelstahl, nichtrostend, 1.4401
    einsatzgehärtet
  • Druckfeder
    Edelstahl, nichtrostend, 1.4571

Knopf (Form A / AK)
Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Knopf (Form AN / AKN)
Edelstahl, nichtrostend, 1.4401
nicht demontierbar

RoHS

Technische Zeichnung

3D
GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Skizze
Technische Zeichnung ausblenden
GN 514 Edelstahl-Verriegelungsbolzen, mit Herzkurven-Mechanik Skizze

Artikelvarianten / Tabelle

Form

Aohne Kontermutter
AKmit Kontermutter
ANohne Kontermutter, mit Edelstahl-Knopf
AKNmit Kontermutter, mit Edelstahl-Knopf
Spalten ein-/ausblenden
d1
Stift -0.02 / -0.05
Bohrung H7		d2d3el1l2l3l4l5sww1w2Federdruck in N ≈
Anfang
Ende
6M 12 x 1,5191563819.544.5913398.525
8M 16 x 1,5251984625.554.511173111844

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Bolzendurchmesser d1
Form




Werkstoff

Funktionsbeschreibung

  1. In Einrastposition steht der Raststift um l1 vor und ist verriegelt.
  2. Der Knopf wird um w1 gedrückt und entriegelt dadurch den Raststift.
  3. Dann wird der Raststift von der Druckfeder eingezogen und in ausgerasteter Position gehalten.
  4. Der Knopf wird um w2 gedrückt und verriegelt nach dem Loslassen wieder in der Einrastposition.
Skizze Seite 2 GN 514

Anwendungsbeispiele

Skizze 2 Seite 2 GN 514

Ausgewählter Artikel (Bestellbeispiel)

Preis
Auf Anfrage
Bitte Lieferzeit anfragen
Gewicht: 0,031 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
