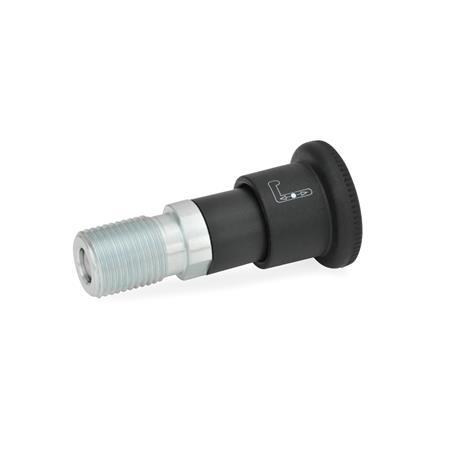

GN 816.1 Verriegelungsbolzen Stahl, Raststift in Grundstellung eingezogen

Verriegelungsbolzen GN 816.1: Stahl, Raststift in Grundstellung eingezogen
Form: A - mit Knopfbetätigung, Abdeckhülse schwarz, ohne Kontermutter
Zusammenstellung der Rastbolzen-Bauarten Montagehinweis für Ausführung mit Schlüsselbetätigung (Form B / Form BK) Angaben zur Belastbarkeit Metrisches ISO-Feingewinde DIN 13 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Unbetätigt ist der Raststift der Verriegelungsbolzen GN 816.1 eingezogen. Zum Herausfahren wird er gegen die Federkraft bewegt und in der Endstellung durch Drehen um 90° gehalten.

Die Form der Führungskurve sichert den Raststift gegen ein unbeabsichtigtes Einziehen.

Bei Knopfbetätigung (Form AR / ARK) weist die sichtbare rote Abdeckhülse optisch auf den Verriegelungszustand hin: Raststift nicht vorstehend.

In der Ausführung mit Schlüsselbetätigung (Form B / BK) ist zum Bewegen des Raststiftes ein Schlüssel erforderlich. Bei dieser Sicherheitsvariante erschwert eine Abdeckhülse darüber hinaus ein unbefugtes Herausschrauben des Verriegelungsbolzens. Außerdem vermeidet die Abdeckhülse eine Funktionsstörung durch Verschmutzung.

Ausführung

Führung
Stahl
verzinkt, blau passiviert

Raststift
Edelstahl 1.4305

Knopf
Kunststoff, Polyamid (PA)

  • schwarz, matt
  • nicht demontierbar

Abdeckhülse
Kunststoff, Polyamid (PA)

  • schwarz, matt oder rot
  • nicht demontierbar

Druckfeder
Edelstahl 1.4310

Kontermutter ISO 8675
Stahl, verzinkt, blau passiviert

RoHS

Zubehör

Schlüssel GN 816.1
Distanzringe GN 609.5
Niedrige Sechskantmuttern GN 909
Niedrige Sechskantmuttern GN 909.5

GN 816.1 Verriegelungsbolzen, Stahl, Raststift eingezogen Skizze
Technische Zeichnung ausblenden
GN 816.1 Verriegelungsbolzen, Stahl, Raststift eingezogen Skizze

Artikelvarianten / Tabelle

Form

Amit Knopfbetätigung, Abdeckhülse schwarz, ohne Kontermutter
AKmit Knopfbetätigung, Abdeckhülse schwarz, mit Kontermutter
ARmit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter
ARKmit Knopfbetätigung, Abdeckhülse rot, mit Kontermutter
Bmit Schlüsselbetätigung, Abdeckhülse schwarz, ohne Kontermutter
BKmit Schlüsselbetätigung, Abdeckhülse schwarz, mit Kontermutter
Spalten ein-/ausblenden
d1
Stift 0/-0.05
Bohrung  +0.15 / +0.07		d2d3d4d5d6l1 ≈l2l3l4 ≈l5swFederdruck in N ≈
Anfang
Ende
6M 12 x 1,5162817-51.5820643141227
8M 16 x 1,51828172054.51022648161235

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Aufnahmegewinde d2
Form






Ausführungen

Bolzendurchmesser d1
Aufnahmegewinde d2
Form






Ausführung mit Schlüsselbetätigung (Form B / Form BK)
Sketch GN 816

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
29,05 CHF
zzgl. ges. Mehrwertsteuer 2,35 CHF
brutto 31,40 CHF
Sofort lieferbar
Gewicht: 0,050 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 816.1-6-M12x1,5-AGN 816.1-6-M12x1,5-AKGN 816.1-6-M12x1,5-ARGN 816.1-6-M12x1,5-ARKGN 816.1-6-M12x1,5-BGN 816.1-6-M12x1,5-BKGN 816.1-8-M16x1,5-AGN 816.1-8-M16x1,5-AKGN 816.1-8-M16x1,5-ARGN 816.1-8-M16x1,5-ARKGN 816.1-8-M16x1,5-BGN 816.1-8-M16x1,5-BK
