GN 820.4 Schnellspanner Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß

Produktbild

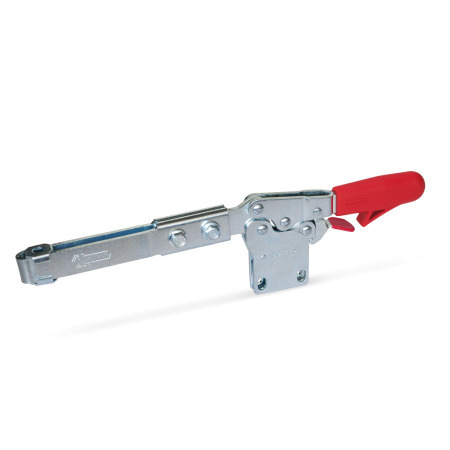

GN 820.4 Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben
Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben
GN 820.4 Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VL - Spannarm verlängert mit Langloch und 2 Flankenscheiben GN 820.4 Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Form: VLC - Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1

Produktbeschreibung

Hinweis

Schnellspanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Schnellspanner nehmen in der Form VL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form VLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Ausführung

Stahl
  • Einsatzstahl C 10
    verzinkt, blau passiviert
  • Lagerbolzen vergütet
  • Lagerbuchsen einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert
solide geformter Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
  • Stahl, verzinkt, blau passiviert
  • Gummi-Druckstück 85 Shore A

RoHS

Zubehör

Andrückschrauben
Halter für Andrückschrauben GN 801
(für Form VL)
Spannarmverbreiterungen GN 801.1
(für Form VL)
Spannarmverbreiterungen GN 801.2
(für Form VL)

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 820.4 Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm Skizze

Artikelvarianten / Tabelle

Form

VLSpannarm verlängert mit Langloch und 2 Flankenscheiben
VLCSpannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1
Spalten ein-/ausblenden
GrößeFH in N
Haltekraft
a ≈b1b2b3b4d1d2h1h2h3
13060067.5361056.3M 65.664.54416
230110071.5441268.2M 86.675.55118
Spalten ein-/ausblenden
Größeh4h5
max.
l1l2l3l4m1m2m3r ≈w
Verstell-
weg
13025.527.525017113355265.88.814117.5
2303027283196152.568266.59158.520

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen


Größe
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
67,80 CHF
zzgl. ges. Mehrwertsteuer 5,22 CHF
brutto 73,02 CHF
Sofort lieferbar
Gewicht: 0,380 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 50,00 CHF
