GN 5337 Sterngriffe Kunststoff, Gewindebuchse Messing

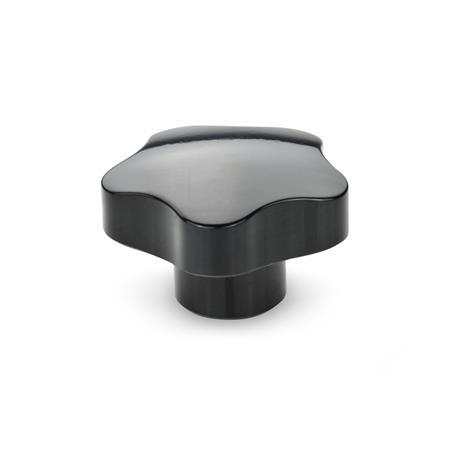

Sterngriffe GN 5337: Kunststoff, Gewindebuchse Messing
Original design
code: VC.192-B / VC.254
Form: E - mit Gewinde-Sackloch
Kunststoff-Eigenschaften

Produktbeschreibung

Sterngriffe GN 5337 erfüllen höchste Qualitätsansprüche. Die bei Phenolharz-Produkten übliche Trennnaht ist nicht sichtbar.

Phenolharz zeichnet sich durch eine gute Beständigkeit gegenüber chemischen Einflüssen aus.

Die Sterngriffe haben an der Unterseite keine Ausnehmung, was den Anforderungen an eine hygienische Ausführung entgegenkommt.

Ausführung

Griff
Kunststoff, Phenolharz (PF)

  • Einsatztemperatur -20 °C bis +110 °C
  • schwarz, glänzend

Gewindebuchse
Messing

RoHS

GN 5337 Sterngriffe, Kunststoff, Gewindebuchse Messing Skizze
Technische Zeichnung ausblenden
GN 5337 Sterngriffe, Kunststoff, Gewindebuchse Messing Skizze

Artikelvarianten / Tabelle

Form

Emit Gewinde-Sackloch
Dmit Gewinde-Durchloch
Spalten ein-/ausblenden
d1d2
Form E
Form D		d3d4h1
Form E
Form D		h2 +1h3t1
min.		t2
32M 6---1923-11-12-
40M 6M 8M 814212728121.51318
50M 8M 10M 1016253334141.51722
60M 10M 12M 1217273738171.52026
70M 12-M 1217304445201.52026
85M 16-M 16243555563022235

Artikelauswahl und -konfiguration
Griffdurchmesser d1
Gewinde d2 (Form E)
Gewinde d2 (Form D)
Form


Griffdurchmesser d1
Gewinde d2 (Form E)
Gewinde d2 (Form D)
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
5,20 CHF
zzgl. ges. Mehrwertsteuer 0,42 CHF
brutto 5,62 CHF
Sofort lieferbar
ELESA Code: 66222
Beschreibung: VC.192/30B-M6
Gewicht: 0,020 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:45 - 12:00 Uhr und von 13:00 - 17:00 Uhr erreichbar unter: +41 44 951 05 06

Zu den Produkt-Sonderanfertigungen

GN 5337-32-M6-EGN 5337-40-M8-DGN 5337-40-M6-EGN 5337-40-M8-EGN 5337-50-M10-DGN 5337-50-M8-EGN 5337-50-M10-EGN 5337-60-M12-DGN 5337-60-M10-EGN 5337-60-M12-EGN 5337-70-M12-EGN 5337-70-M12-DGN 5337-85-M16-EGN 5337-85-M16-D
